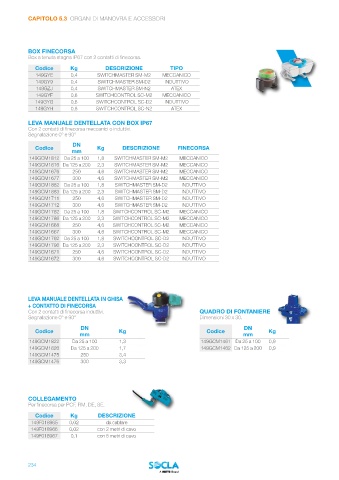

Page 236 - WATTS - CATALOGO SOCLA

CAPITOLO 5.3 ORGANI DI MANOVRA E ACCESSORI

BOX FINECORSA
Box a tenuta stagna IP67 con 2 contatti di finecorsa.
Codice Kg DESCRIZIONE TIPO
149GYE 0,4 SWITCHMASTER SM-M2 MECCANICO
149GY9 0,4 SWITCHMASTER SM-D2 INDUTTIVO
149GZJ 0,4 SWITCHMASTER SM-N2 ATEX
149GYF 0,8 SWITCHCONTROL SC-M2 MECCANICO
149GYG 0,8 SWITCHCONTROL SC-D2 INDUTTIVO
149GYH 0,8 SWITCHCONTROL SC-N2 ATEX

LEVA MANUALE DENTELLATA CON BOX IP67
Con 2 contatti di finecorsa meccanici o induttivi.
Segnalazione 0° e 90°
DN
Codice Kg DESCRIZIONE FINECORSA
mm
149GCM1812 Da 25 a 100 1,8 SWITCHMASTER SM-M2 MECCANICO
149GCM1816 Da 125 a 200 2,3 SWITCHMASTER SM-M2 MECCANICO
149GCM1676 250 4,6 SWITCHMASTER SM-M2 MECCANICO
149GCM1677 300 4,6 SWITCHMASTER SM-M2 MECCANICO
149GCM1882 Da 25 a 100 1,8 SWITCHMASTER SM-D2 INDUTTIVO
149GCM1883 Da 125 a 200 2,3 SWITCHMASTER SM-D2 INDUTTIVO
149GCM1711 250 4,6 SWITCHMASTER SM-D2 INDUTTIVO
149GCM1712 300 4,6 SWITCHMASTER SM-D2 INDUTTIVO
149GCM1782 Da 25 a 100 1,8 SWITCHCONTROL SC-M2 MECCANICO
149GCM1786 Da 125 a 200 2,3 SWITCHCONTROL SC-M2 MECCANICO
149GCM1668 250 4,6 SWITCHCONTROL SC-M2 MECCANICO
149GCM1667 300 4,6 SWITCHCONTROL SC-M2 MECCANICO
149GCM1792 Da 25 a 100 1,8 SWITCHCONTROL SC-D2 INDUTTIVO
149GCM1796 Da 125 a 200 2,3 SWITCHCONTROL SC-D2 INDUTTIVO
149GCM1671 250 4,6 SWITCHCONTROL SC-D2 INDUTTIVO
149GCM1672 300 4,6 SWITCHCONTROL SC-D2 INDUTTIVO

LEVA MANUALE DENTELLATA IN GHISA
+ CONTATTO DI FINECORSA
Con 2 contatti di finecorsa induttivi. QUADRO DI FONTANIERE
Segnalazione 0° e 90° Dimensioni 30 x 30.
DN DN
Codice Kg Codice Kg
mm mm
149GCM1822 Da 25 a 100 1,3 149GCM1461 Da 25 a 100 0,9
149GCM1826 Da 125 a 200 1,7 149GCM1462 Da 125 a 200 0,9
149GCM1475 250 3,4
149GCM1476 300 3,3

COLLEGAMENTO
Per finecorsa per PCF, RM, DE, SE.
Codice Kg DESCRIZIONE
149F018965 0,02 da cablare
149F018966 0,02 con 2 metri di cavo
149F018967 0,1 con 5 metri di cavo

234
