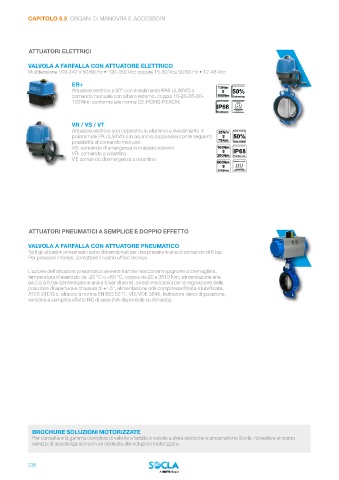

Page 240 - WATTS - CATALOGO SOCLA

CAPITOLO 5.3 ORGANI DI MANOVRA E ACCESSORI

ATTUATORI ELETTRICI

VALVOLA A FARFALLA CON ATTUATORE ELETTRICO
Multitensione 100-240 V 50/60 Hz • 100-350 Vcc oppure 15-30 Vca 50/60 Hz • 12-48 Vcc

ER+
Attuatore elettrico a 90° con rivestimento PA6 UL94VO a
comando manuale con albero esterno, coppia 10-20-35-60-
100 Nm, conforme alle norme CE-ROHS-REACH.

VR / VS / VT
Attuatore elettrico con coperchio in alluminio e rivestimento in
poliammide PA UL94VO o in alluminio (opzionale) con le seguenti
possibilità di comando manuale:
VS: comando di emergenza con albero esterno
VR: comando a volantino
VT: comando di emergenza a volantino

ATTUATORI PNEUMATICI A SEMPLICE E DOPPIO EFFETTO

VALVOLA A FARFALLA CON ATTUATORE PNEUMATICO
Tutti gli attuatori pneumatici sono dimensionati per una pressione aria di comando di 6 bar.
Per pressioni inferiori, contattare il nostro ufficio tecnico.

L’azione dell’attuatore pneumatico avviene tramite meccanismo pignone a cremagliera,
temperatura d’esercizio da -20 °C a +80 °C, coppia da 20 a 3510 Nm, alimentazione aria
da 2,5 a 8 bar (alimentazione aria a 6 bar di serie), arresti meccanici per la regolazione della
posizione di apertura e chiusura di +/-5°, alimentazione aria compressa filtrata e lubrificata,
ATEX 2II DG c, attacco a norma EN ISO 5211, VDI/VDE 3845, indicatore visivo di posizione,
versione a semplice effetto NC di serie (NA disponibile su richiesta).

BROCHURE SOLUZIONI MOTORIZZATE
Per consultare la gamma completa di valvole a farfalla e valvole a sfera elettriche e pneumatiche Socla, richiedere al nostro
servizio di assistenza la brochure dedicata alle soluzioni motorizzate.

238
