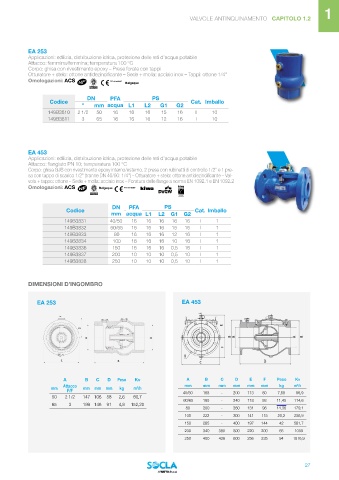

VALVOLE ANTINQUINAMENTO CAPITOLO 1.2

EA 253 2
Applicazioni: edilizia, distribuzione idrica, protezione delle reti d’acqua potabile
Attacco: femmina/femmina; temperatura 100 °C
Corpo: ghisa con rivestimento epoxy – Prese forate con tappi
Otturatore + stelo: ottone antidezincificante – Sede + molla: acciaio inox – Tappi: ottone 1/4"
Omologazioni: ACS PED 2014/68/UE
3

DN PFA PS
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3810 2 1/2 50 16 16 16 15 16 I 10
4
149B3811 3 65 16 16 16 12 16 I 10

EA 453
Applicazioni: edilizia, distribuzione idrica, protezione delle reti d’acqua potabile 5
Attacco: flangiato PN 10; temperatura 100 °C
Corpo: ghisa GJS con rivestimento epoxy interno/esterno. 2 prese con rubinetti di controllo 1/2" e 1 pre-
sa con tappo di scarico 1/2" (tranne DN 40/50: 1/4") – Otturatore + stelo: ottone antidezincificante – Val-
vola + tappo: ottone – Sede + molla: acciaio inox – Foratura delle flange a norma EN 1092.1 e EN 1092.2
Omologazioni: ACS PED 2014/68/UE
6

DN PFA PS
Codice Cat. Imballo
mm acqua L1 L2 G1 G2
149B3831 40/50 16 16 16 16 16 I 1
149B3832 60/65 16 16 16 15 16 I 1
149B3833 80 16 16 16 12 16 I 1 7
149B3834 100 16 16 16 10 16 I 1
149B3836 150 16 16 16 0,5 16 I 1
149B3837 200 10 10 10 0,5 10 I 1
149B3838 250 10 10 10 0,5 10 I 1
8

DIMENSIONI D’INGOMBRO

EA 253 EA 453
9

E
D
A A B A A B
10
F
B
C B C D

A B C D Peso Kv A B C D E F Peso Kv 11
3
mm Attacco mm mm mm kg m /h mm mm mm mm mm mm kg m /h
3
F/F
50 2 1/2 147 106 58 2,6 60,7 40/50 165 - 200 113 80 7,65 56,9
60/65 185 - 240 118 93 11,45 114,6
65 3 199 146 91 4,8 152,20
80 200 - 260 131 98 14,36 179,1
100 222 - 300 141 115 20,2 256,9 12
150 285 - 400 197 144 42 581,7
200 340 380 500 220 200 65 1009
250 400 438 600 256 235 94 1816,9
