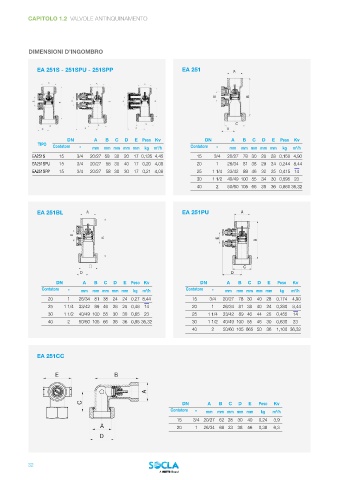

Page 34 - WATTS - CATALOGO SOCLA

CAPITOLO 1.2 VALVOLE ANTINQUINAMENTO

DIMENSIONI D’INGOMBRO

EA 251S - 251SPU - 251SPP EA 251 A

A A A

E B
E E B E B
B

C C C
C D
D D D
DN A B C D E Peso Kv DN A B C D E Peso Kv
TIPO Contatore " mm mm mm mm mm kg m /h Contatore " mm mm mm mm mm kg m /h
3
3
EA251S 15 3/4 20/27 58 30 20 17 0,135 4,45 15 3/4 20/27 78 30 20 28 0,150 4,90
EA251SPU 15 3/4 20/27 58 30 40 17 0,20 4,08 20 1 26/34 81 38 29 24 0,244 8,44
EA251SPP 15 3/4 20/27 58 30 30 17 0,21 4,08 25 1 1/4 33/42 89 46 32 25 0,415 14
30 1 1/2 40/49 100 55 34 30 0,595 23
40 2 50/60 105 66 38 36 0,860 36,32

EA 251BL A EA 251PU A

E
B E
B

C C
D D
DN A B C D E Peso Kv DN A B C D E Peso Kv
Contatore " mm mm mm mm mm kg m /h Contatore " mm mm mm mm mm kg m /h
3
3
20 1 26/34 81 38 24 24 0,27 8,44 15 3/4 20/27 78 30 40 28 0,174 4,90
25 1 1/4 33/42 89 46 28 25 0,48 14 20 1 26/34 81 38 40 24 0,280 8,44
30 1 1/2 40/49 100 55 30 30 0,65 23 25 1 1/4 33/42 89 46 44 25 0,455 14
40 2 50/60 105 66 36 36 0,95 36,32 30 1 1/2 40/49 100 55 46 30 0,630 23
40 2 50/60 105 665 50 36 1,100 36,32

EA 251CC

E B

A
C DN A B C D E Peso Kv
Contatore '' mm mm mm mm mm kg m /h
3
15 3/4 20/27 62 28 30 40 0,24 3,9
A 20 1 26/34 68 33 38 56 0,38 6,3
D
