Page 35 - WATTS - CATALOGO SOCLA

1
VALVOLE ANTINQUINAMENTO CAPITOLO 1.2

2

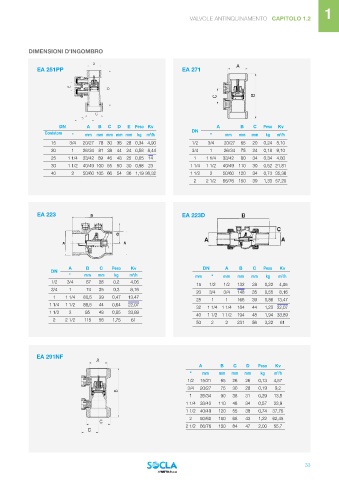

DIMENSIONI D’INGOMBRO

A A
EA 251PP EA 271
3
E
B
C B

C
D
DN A B C D E Peso Kv A B C Peso Kv 4
Contatore " mm mm mm mm mm kg m /h DN " mm mm mm kg m /h
3
3
15 3/4 20/27 78 30 38 28 0,34 4,90 1/2 3/4 20/27 65 20 0,24 5,10
20 1 26/34 81 38 44 24 0,58 8,44 3/4 1 26/34 75 24 0,18 9,10
25 1 1/4 33/42 89 46 48 25 0,65 14 1 1 1/4 33/42 80 34 0,34 4,80 5
30 1 1/2 40/49 100 55 50 30 0,98 23 1 1/4 1 1/2 40/49 110 30 0,52 21,81
40 2 50/60 105 66 54 36 1,19 36,32 1 1/2 2 50/60 120 34 0,73 35,36
2 2 1/2 66/76 150 39 1,33 57,20

6

EA 223 EA 223D

7

A B C Peso Kv DN A B C Peso Kv
DN 8
" mm mm kg m /h mm " mm mm mm kg m /h
3
3
1/2 3/4 67 28 0,2 4,05
15 1/2 1/2 132 28 0,22 4,05
3/4 1 74 35 0,3 8,16 20 3/4 3/4 148 35 0,55 8,16
1 1 1/4 80,5 39 0,47 13,47
25 1 1 166 39 0,88 13,47
1 1/4 1 1/2 88,5 44 0,64 22,07
32 1 1/4 1 1/4 184 44 1,23 22,07 9
1 1/2 2 95 48 0,85 33,89
40 1 1/2 1 1/2 194 48 1,94 33,89
2 2 1/2 115 56 1,75 61
50 2 2 231 56 3,22 61
10

EA 291NF
A
A B C D Peso Kv
" mm mm mm mm kg m /h
3
1/2 15/21 65 26 26 0,13 4,57 11
3/4 20/27 75 30 28 0,19 9,2
B
1 26/34 90 38 31 0,29 13,5
1 1/4 33/42 110 48 34 0,57 23,9
1 1/2 40/49 120 55 38 0,74 37,75
2 50/60 150 68 43 1,22 62,45 12
C
2 1/2 66/76 150 84 47 2,00 55,7
D

13

33
