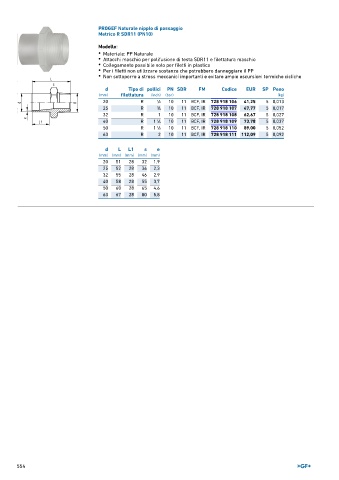

Page 554 - GEORGFISCHER - LISTINO 896

PROGEF Naturale nipplo di passaggio
Metrico R SDR11 (PN10)

Modello:
• Materiale: PP Naturale
• Attacchi maschio per polifusione di testa SDR11 e filettatura maschio
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici PN SDR FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 R 1 ∕2 10 11 BCF, IR 728 918 106 41,25 5 0,013
25 R 3 ∕4 10 11 BCF, IR 728 918 107 47,77 5 0,017
32 R 1 10 11 BCF, IR 728 918 108 62,67 5 0,027
40 R 1 ∕4 10 11 BCF, IR 728 918 109 73,78 5 0,037
1
50 R 1 ∕2 10 11 BCF, IR 728 918 110 89,00 5 0,052
1
63 R 2 10 11 BCF, IR 728 918 111 112,09 5 0,092
d L L1 s e
(mm) (mm) (mm) (mm) (mm)
20 51 28 32 1,9
25 52 28 36 2,3
32 55 28 46 2,9
40 58 28 55 3,7
50 60 28 65 4,6
63 67 28 80 5,8
