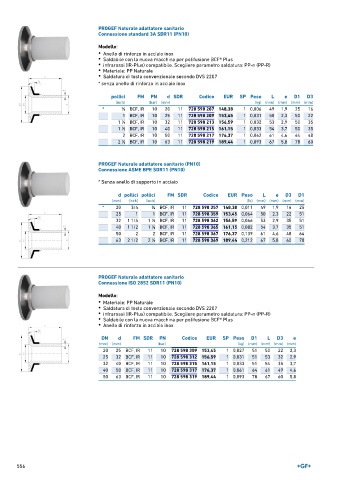

Page 556 - GEORGFISCHER - LISTINO 896

PROGEF Naturale adattatore sanitario
Connessione standard 3A SDR11 (PN10)

Modello:
• Anello di rinforzo in acciaio inox
• Saldabile con la nuova macchina per polifusione BCF® Plus
• infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PP-n (PP-R)
• Materiale: PP Naturale
• Saldatura di testa convenzionale secondo DVS 2207

* senza anello di rinforzo in acciaio inox

pollici FM PN d SDR Codice EUR SP Peso L e D1 D3
(inch) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
* 3 ∕4 BCF, IR 10 20 11 728 598 207 148,38 1 0,006 49 1,9 25 16
1 BCF, IR 10 25 11 728 598 209 153,45 1 0,031 50 2,3 50 22
1 ∕2 BCF, IR 10 32 11 728 598 213 156,59 1 0,032 53 2,9 50 35
1
1 ∕2 BCF, IR 10 40 11 728 598 215 161,15 1 0,033 54 3,7 50 35
1
2 BCF, IR 10 50 11 728 598 217 176,37 1 0,062 61 4,6 64 48
2 ∕2 BCF, IR 10 63 11 728 598 219 189,44 1 0,093 67 5,8 78 60
1

PROGEF Naturale adattatore sanitario (PN10)
Connessione ASME BPE SDR11 (PN10)

* Senza anello di supporto in acciaio

d pollici pollici FM SDR Codice EUR Peso L e D3 D1
(mm) (inch) (inch) (lb) (mm) (mm) (mm) (mm)
* 20 3/4 3 ∕4 BCF, IR 11 728 598 357 148,38 0,011 49 1,9 16 25
25 1 1 BCF, IR 11 728 598 359 153,45 0,064 50 2,3 22 51
32 1 1/4 1 ∕2 BCF, IR 11 728 598 362 156,59 0,066 53 2,9 35 51
1
40 1 1/2 1 ∕2 BCF, IR 11 728 598 365 161,15 0,082 54 3,7 35 51
1
50 2 2 BCF, IR 11 728 598 367 176,37 0,139 61 4,6 48 64
1
63 2 1/2 2 ∕2 BCF, IR 11 728 598 369 189,44 0,212 67 5,8 60 78

PROGEF Naturale adattatore sanitario
Connessione ISO 2852 SDR11 (PN10)

Modello:
• Materiale: PP Naturale
• Saldatura di testa convenzionale secondo DVS 2207
• infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PP-n (PP-R)
• Saldabile con la nuova macchina per polifusione BCF® Plus
• Anello di rinforzo in acciaio inox

DN d FM SDR PN Codice EUR SP Peso D1 L D3 e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 25 BCF, IR 11 10 728 598 309 153,45 1 0,027 51 50 22 2,3
25 32 BCF, IR 11 10 728 598 312 156,59 1 0,031 51 53 32 2,9
32 40 BCF, IR 11 10 728 598 315 161,15 1 0,033 51 54 35 3,7
40 50 BCF, IR 11 10 728 598 317 176,37 1 0,061 64 61 49 4,6
50 63 BCF, IR 11 10 728 598 319 189,44 1 0,093 78 67 60 5,8

556
