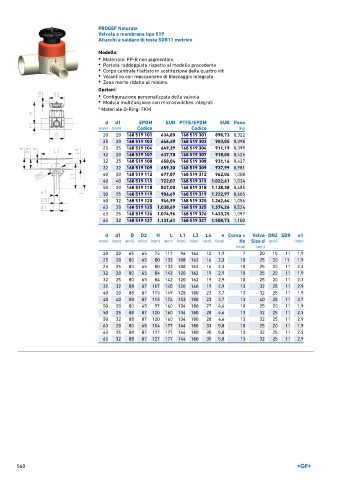

Page 560 - GEORGFISCHER - LISTINO 896

PROGEF Naturale
Valvola a membrana tipo 519
Attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-R non pigmentato
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Zone morte ridotte al minimo

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d d1 EPDM EUR PTFE/EPDM EUR Peso
(mm) (mm) Codice Codice (kg)
20 20 168 519 101 634,80 168 519 301 890,73 0,322
25 20 168 519 103 646,49 168 519 303 903,05 0,398
25 25 168 519 104 649,39 168 519 304 911,19 0,399
32 20 168 519 107 637,70 168 519 307 918,00 0,425
32 25 168 519 108 650,04 168 519 308 931,16 0,427
32 32 168 519 109 659,30 168 519 309 937,99 0,981
40 20 168 519 112 677,87 168 519 312 962,04 1,008
40 40 168 519 115 722,07 168 519 315 1.022,61 1,034
50 20 168 519 118 827,08 168 519 318 1.128,38 0,485
50 25 168 519 119 906,69 168 519 319 1.222,97 0,605
50 32 168 519 120 946,99 168 519 320 1.262,64 1,056
63 20 168 519 125 1.030,69 168 519 325 1.374,26 0,524
63 25 168 519 126 1.074,96 168 519 326 1.433,25 1,097
63 32 168 519 127 1.131,61 168 519 327 1.508,73 1,100

d d1 D D2 H L L1 L3 L4 e Corsa = Valve DN2 SDR e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx Size d (mm) (mm)
(mm) (mm)
20 20 65 65 75 117 96 162 12 1,9 7 20 15 11 1,9
25 20 80 65 80 133 108 162 16 2,3 10 25 20 11 1,9
25 25 80 65 80 133 108 162 16 2,3 10 25 20 11 2,3
32 20 80 65 84 142 120 162 19 2,9 10 25 20 11 1,9
32 25 80 65 84 142 120 162 19 2,9 10 25 20 11 2,3
32 32 88 87 107 145 120 160 19 2,9 13 32 25 11 2,9
40 20 88 87 115 149 128 180 23 3,7 13 32 25 11 1,9
40 40 88 87 115 174 153 180 23 3,7 13 40 25 11 3,7
50 20 80 65 97 160 134 180 27 4,6 10 25 20 11 1,9
50 25 88 87 120 160 134 180 28 4,6 13 32 25 11 2,3
50 32 88 87 120 160 134 180 28 4,6 13 32 25 11 2,9
63 20 80 65 104 177 144 180 33 5,8 10 25 20 11 1,9
63 25 88 87 127 177 144 180 35 5,8 13 32 25 11 2,3
63 32 88 87 127 177 144 180 35 5,8 13 32 25 11 2,9

560
