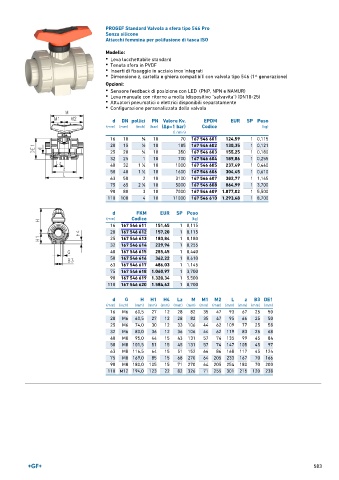

Page 583 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Senza silicone
Attacchi femmina per polifusione di tasca ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 167 546 601 124,59 1 0,115
20 15 1 ∕2 10 185 167 546 602 130,35 1 0,121
25 20 3 ∕4 10 350 167 546 603 155,25 1 0,180
32 25 1 10 700 167 546 604 189,86 1 0,255
40 32 1 ∕4 10 1000 167 546 605 237,49 1 0,440
1
50 40 1 ∕2 10 1600 167 546 606 304,45 1 0,610
1
63 50 2 10 3100 167 546 607 382,77 1 1,145
75 65 2 ∕2 10 5000 167 546 608 864,99 1 3,700
1
90 80 3 10 7000 167 546 609 1.077,02 1 5,500
110 100 4 10 11000 167 546 610 1.293,48 1 8,700
d FKM EUR SP Peso
(mm) Codice (kg)
16 167 546 611 151,45 1 0,115
20 167 546 612 157,20 1 0,115
25 167 546 613 183,84 1 0,180
32 167 546 614 229,94 1 0,255
40 167 546 615 285,45 1 0,440
50 167 546 616 362,22 1 0,610
63 167 546 617 486,03 1 1,145
75 167 546 618 1.060,97 1 3,700
90 167 546 619 1.320,34 1 5,500
110 167 546 620 1.584,62 1 8,700

d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 93 67 25 50
20 M6 60,5 27 12 28 82 35 47 95 66 25 50
25 M6 74,0 30 12 33 106 44 62 109 77 25 58
32 M6 80,0 36 12 36 106 44 62 119 83 25 68
40 M8 95,0 44 15 43 131 57 74 135 99 45 84
50 M8 101,5 51 15 45 131 57 74 147 105 45 97
63 M8 116,5 64 15 51 152 66 86 168 117 45 124
75 M8 169,0 85 15 68 270 64 205 233 167 70 166
90 M8 180,0 105 15 71 270 64 205 254 180 70 200
110 M12 194,0 123 22 82 326 71 255 301 215 120 238

583
