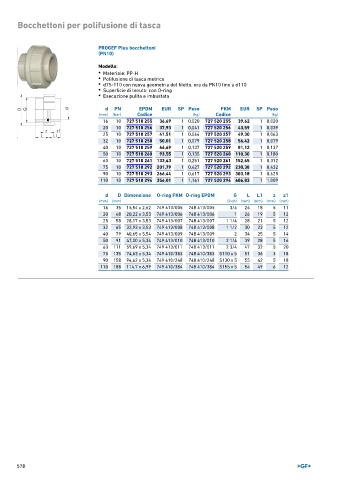

Page 578 - GEORGFISCHER - LISTINO 896

Bocchettoni per polifusione di tasca

PROGEF Plus bocchettoni
(PN10)

Modello:
• Materiale: PP-H
• Polifusione di tasca metrico
• d75-110 con nuova geometria del filetto, ora da PN10 fino a d110
• Superficie di tenuta: con O-ring
• Esecuzione pulita e imbustata

d PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (bar) Codice (kg) Codice (kg)
16 10 727 510 255 36,69 1 0,020 727 520 255 39,62 1 0,020
20 10 727 510 256 37,93 1 0,041 727 520 256 43,59 1 0,039
25 10 727 510 257 41,51 1 0,064 727 520 257 49,30 1 0,063
32 10 727 510 258 50,01 1 0,079 727 520 258 56,42 1 0,079
40 10 727 510 259 66,69 1 0,137 727 520 259 81,12 1 0,137
50 10 727 510 260 93,55 1 0,135 727 520 260 110,30 1 0,180
63 10 727 510 261 133,43 1 0,251 727 520 261 152,65 1 0,312
75 10 727 510 292 201,79 1 0,427 727 520 292 230,38 1 0,432
90 10 727 510 293 266,44 1 0,617 727 520 293 303,18 1 0,625
110 10 727 510 294 356,01 1 1,161 727 520 294 406,83 1 1,009

d D Dimensione O-ring FKM O-ring EPDM G L L1 z z1
(mm) (mm) (inch) (mm) (mm) (mm) (mm)
16 35 15,54 x 2,62 749 413/005 748 413/005 3/4 24 18 5 11
20 48 20,22 x 3,53 749 413/006 748 413/006 1 26 19 5 12
25 58 28,17 x 3,53 749 413/007 748 413/007 1 1/4 28 21 5 12
32 65 32,93 x 3,53 749 413/008 748 413/008 1 1/2 30 23 5 12
40 79 40,65 x 5,54 749 413/009 748 413/009 2 34 25 5 14
50 91 47,00 x 5,34 749 413/010 748 413/010 2 1/4 39 28 5 16
63 111 59,69 x 5,34 749 413/011 748 413/011 2 3/4 47 32 5 20
75 135 74,63 x 5,34 749 410/383 748 410/383 S110 x 5 51 36 3 18
90 158 94,62 x 5,34 749 410/248 748 410/248 S130 x 5 55 42 5 18
110 188 114,7 x 6,99 749 410/384 748 410/384 S155 x 5 54 49 6 12
