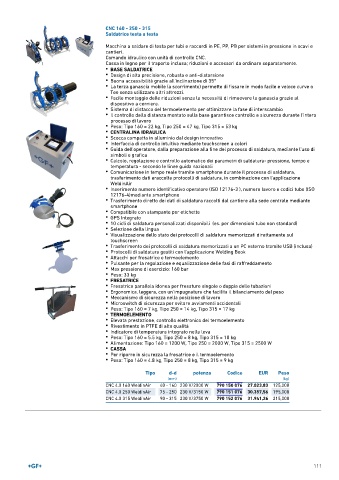

Page 111 - GEORGFISCHER - LISTINO 899

CNC 160 - 250 - 315
Saldatrice testa a testa

Macchina a saldare di testa per tubi e raccordi in PE, PP, PB per sistemi in pressione in scavi e
cantieri.
Comando idraulico con unità di controllo CNC.
Cassa in legno per il traporto inclusa; riduzioni e accessori da ordinare separatamente.
• BASE SALDATRICE
• Design di alta precisione, robusta e anti-distorsione
• Buona accessibilità grazie all'inclinazione di 35°
• La terza ganascia mobile (a scorrimento) permette di fissare in modo facile e veloce curve o
Tee senza utilizzare altri attrezzi.
• Facile montaggio delle riduzioni senza la necessità di rimuovere la ganascia grazie al
dispositivo a cerniera.
• Sistema di distacco del termoelemento per ottimizzare la fase di interscambio
• Il controllo della distanza montato sulla base garantisce controllo e sicurezza durante l'intero
processo di lavoro
• Peso: Tipo 160 = 22 kg, Tipo 250 = 47 kg, Tipo 315 = 53 kg
• CENTRALINA IDRAULICA
• Scocca compatta in alluminio dal design innovativo
• Interfaccia di controllo intuitiva mediante touchscreen a colori
• Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
• Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
• Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
• Inserimento numero identificativo operatore (ISO 12176-3 ), numero lavoro e codici tubo (ISO
12176-4)mediante smartphone
• Trasferimento diretto dei dati di saldatura raccolti dal cantiere alla sede centrale mediante
smartphone
• Compatibile con stampante per etichette
• GPS Integrato
• 10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
• Selezione della lingua
• Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Attacchi per fresatrice e termoelemento
• Pulsante per la regolazione e equalizzazione delle fasi di raffreddamento
• Max pressione di esercizio: 160 bar
• Peso: 33 kg
• FRESATRICE
• Fresatrice parallela idonea per fresature singole o doppie delle tubazioni
• Ergonomica, leggera, con un'impugnatura che facilita il bilanciamento del peso
• Meccanismo di sicurezza nella posizione di lavoro
• Microswitch di sicurezza per evitare avviamenti accidentali
• Peso: Tipo 160 = 7 kg, Tipo 250 = 14 kg, Tipo 315 = 17 kg
• TERMOELEMENTO
• Elevata prestazione, controllo elettronico del termoelemento
• Rivestimento in PTFE di alta qualità
• Indicatore di temperatura integrato nella leva
• Peso: Tipo 160 = 5.5 kg, Tipo 250 = 8 kg, Tipo 315 = 10 kg
• Alimentazione: Tipo 160 = 1200 W, Tipo 250 = 2000 W, Tipo 315 = 2500 W
• CASSA
• Per riporre in sicurezza la fresatrice e il termoelemento
• Peso: Tipo 160 = 4.8 kg, Tipo 250 = 8 kg, Tipo 315 = 9 kg

Tipo d-d potenza Codice EUR Peso
(mm) (kg)
CNC 4.0 160 WeldinAir 40 - 160 230 V/2000 W 790 150 076 27.023,83 125,000
CNC 4.0 250 WeldinAir 75 - 250 230 V/3150 W 790 151 076 30.357,56 195,000
CNC 4.0 315 WeldinAir 90 - 315 230 V/3750 W 790 152 076 31.941,26 215,000

111
