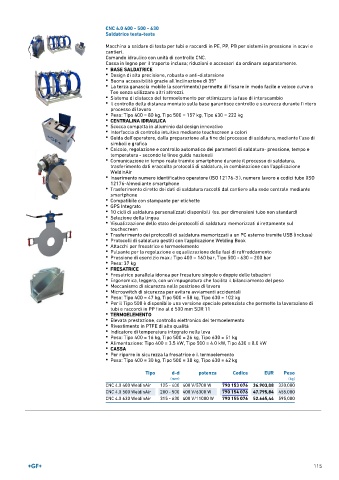

Page 115 - GEORGFISCHER - LISTINO 899

CNC 4.0 400 - 500 - 630
Saldatrice testa-testa

Macchina a saldare di testa per tubi e raccordi in PE, PP, PB per sistemi in pressione in scavi e
cantieri.
Comando idraulico con unità di controllo CNC.
Cassa in legno per il traporto inclusa; riduzioni e accessori da ordinare separatamente.
• BASE SALDATRICE
• Design di alta precisione, robusta e anti-distorsione
• Buona accessibilità grazie all'inclinazione di 35°
• La terza ganascia mobile (a scorrimento) permette di fissare in modo facile e veloce curve o
Tee senza utilizzare altri attrezzi.
• Sistema di distacco del termoelemento per ottimizzare la fase di interscambio
• Il controllo della distanza montato sulla base garantisce controllo e sicurezza durante l'intero
processo di lavoro
• Peso: Tipo 400 = 80 kg, Tipo 500 = 157 kg, Tipo 630 = 222 kg
• CENTRALINA IDRAULICA
• Scocca compatta in alluminio dal design innovativo
• Interfaccia di controllo intuitiva mediante touchscreen a colori
• Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
• Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
• Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
• Inserimento numero identificativo operatore (ISO 12176-3 ), numero lavoro e codici tubo (ISO
12176-4)mediante smartphone
• Trasferimento diretto dei dati di saldatura raccolti dal cantiere alla sede centrale mediante
smartphone
• Compatibile con stampante per etichette
• GPS Integrato
• 10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
• Selezione della lingua
• Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Attacchi per fresatrice e termoelemento
• Pulsante per la regolazione e equalizzazione delle fasi di raffreddamento
• Pressione di esercizio max.: Tipo 400 = 160 bar, Tipo 500 - 630 = 200 bar
• Peso: 37 kg
• FRESATRICE
• Fresatrice parallela idonea per fresature singole o doppie delle tubazioni
• Ergonomica, leggera, con un'impugnatura che facilita il bilanciamento del peso
• Meccanismo di sicurezza nella posizione di lavoro
• Microswitch di sicurezza per evitare avviamenti accidentali
• Peso: Tipo 400 = 47 kg, Tipo 500 = 58 kg, Tipo 630 = 102 kg
• Per il Tipo 500 è disponibile una versione speciale potenziata che permette la lavorazione di
tubi e raccordi in PP fino al d 500 mm SDR 11
• TERMOELEMENTO
• Elevata prestazione, controllo elettronico del termoelemento
• Rivestimento in PTFE di alta qualità
• Indicatore di temperatura integrato nella leva
• Peso: Tipo 400 = 16 kg, Tipo 500 = 26 kg, Tipo 630 = 51 kg
• Alimentazione: Tipo 400 = 3.5 kW, Tipo 500 = 4.0 kW, Tipo 630 = 8.0 kW
• CASSA
• Per riporre in sicurezza la fresatrice e il termoelemento
• Peso: Tipo 400 = 30 kg, Tipo 500 = 38 kg, Tipo 630 = 62 kg

Tipo d-d potenza Codice EUR Peso
(mm) (kg)
CNC 4.0 400 WeldinAir 125 - 400 400 V/5700 W 790 153 076 36.903,08 320,000
CNC 4.0 500 WeldinAir 200 - 500 400 V/6300 W 790 154 076 47.795,84 455,000
CNC 4.0 630 WeldinAir 315 - 630 400 V/11000 W 790 155 076 52.665,44 595,000

115
