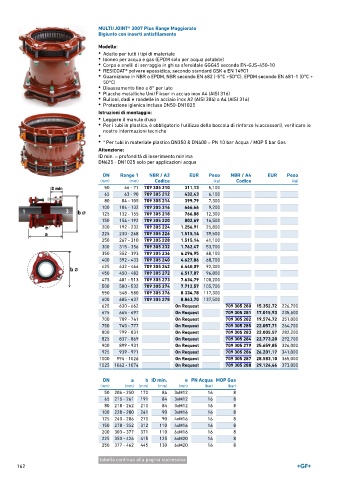

Page 162 - GEORGFISCHER - LISTINO 899

MULTI/JOINT® 3007 Plus Range Maggiorato
Bigiunto con inserti antisfilamento

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN1025

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
nostre informazioni tecniche
•
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN1025 solo per applicazioni acqua

DN Range 1 NBR / A2 EUR Peso NBR / A4 EUR Peso
(mm) (mm) Codice (kg) Codice (kg)
50 46 - 71 709 305 210 311,13 5,100
65 63 - 90 709 305 212 432,43 6,100
80 84 - 105 709 305 214 399,79 7,300
100 104 - 132 709 305 216 466,66 9,200
125 132 - 155 709 305 218 766,88 12,300
150 154 - 192 709 305 220 802,69 16,500
200 192 - 232 709 305 224 1.256,91 25,800
225 230 - 268 709 305 226 1.515,14 39,500
250 267 - 310 709 305 228 1.515,14 41,100
300 315 - 356 709 305 232 1.762,47 53,700
350 352 - 393 709 305 236 4.294,95 68,100
400 392 - 433 709 305 240 4.627,86 68,700
425 432 - 464 709 305 242 6.440,09 92,300
450 450 - 482 709 305 272 6.517,87 96,800
475 481 - 513 709 305 273 7.634,79 100,200
500 500 - 532 709 305 274 7.712,57 105,700
550 548 - 580 709 305 276 8.334,78 117,300
600 605 - 637 709 305 278 8.863,70 137,500
625 630 - 662 On Request 709 305 280 15.352,72 226,700
675 665 - 697 On Request 709 305 281 17.015,93 235,500
700 709 - 741 On Request 709 305 282 19.574,72 251,000
750 745 - 777 On Request 709 305 285 22.057,71 264,700
800 799 - 831 On Request 709 305 283 22.005,57 282,200
825 837 - 869 On Request 709 305 284 22.773,20 292,700
900 899 - 931 On Request 709 305 279 25.659,85 326,000
925 939 - 971 On Request 709 305 286 26.201,17 341,000
1000 994 - 1026 On Request 709 305 287 28.583,10 365,000
1025 1042 - 1074 On Request 709 305 288 29.124,46 373,000

DN a b ID min. e PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (bar) (bar)
50 206 - 250 170 84 3xM12 16 8
65 215 - 261 191 84 3xM12 16 8
80 218 - 262 210 84 3xM12 16 8
100 228 - 280 241 90 3xM16 16 8
125 240 - 286 270 90 4xM16 16 8
150 278 - 352 312 110 4xM16 16 8
200 303 - 377 371 110 6xM16 16 8
225 350 - 426 415 125 6xM20 16 8
250 377 - 462 445 130 6xM20 16 8

tabella continua alla pagina successiva
