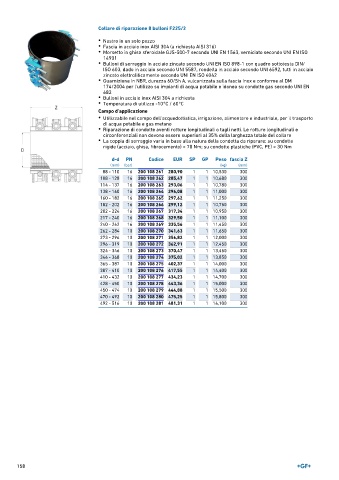

Page 158 - GEORGFISCHER - LISTINO 899

Collare di riparazione 8 bulloni F225/2
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN Codice EUR SP GP Peso fascia Z
(mm) (bar) (kg) (mm)
88 - 110 16 200 108 261 280,90 1 1 10,530 300
108 - 128 16 200 108 262 285,47 1 1 10,680 300
114 - 137 16 200 108 263 293,06 1 1 10,780 300
138 - 160 16 200 108 264 296,08 1 1 11,000 300
160 - 182 16 200 108 265 297,62 1 1 11,250 300
182 - 202 16 200 108 266 299,12 1 1 10,750 300
202 - 224 16 200 108 267 317,34 1 1 10,950 300
217 - 240 16 200 108 268 329,50 1 1 11,100 300
240 - 262 16 200 108 269 335,56 1 1 11,450 300
262 - 284 10 200 108 270 341,63 1 1 11,650 300
273 - 296 10 200 108 271 356,82 1 1 12,000 300
296 - 319 10 200 108 272 362,91 1 1 12,450 300
324 - 346 10 200 108 273 370,47 1 1 13,450 300
346 - 368 10 200 108 274 375,02 1 1 13,850 300
365 - 387 10 200 108 275 402,37 1 1 14,000 300
387 - 410 10 200 108 276 417,55 1 1 14,400 300
410 - 432 10 200 108 277 434,23 1 1 14,700 300
428 - 450 10 200 108 278 443,36 1 1 15,000 300
450 - 474 10 200 108 279 444,88 1 1 15,500 300
470 - 492 10 200 108 280 475,25 1 1 15,800 300
492 - 516 10 200 108 281 481,31 1 1 16,100 300
