P. 208

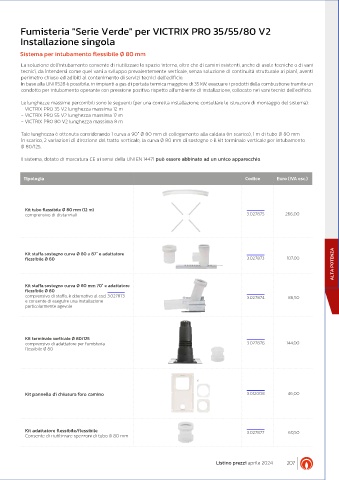

Fumisteria "Serie Verde" per VICTRIX PRO 35/55/80 V2
Installazione singola
Sistema per intubamento flessibile Ø 80 mm
La soluzione dell’intubamento consente di riutilizzare lo spazio interno, oltre che di camini esistenti, anche di asole tecniche o di vani
tecnici, da intendersi come quei vani a sviluppo prevalentemente verticale, senza soluzione di continuità strutturale ai piani, aventi
perimetro chiuso ed adibiti al contenimento di servizi tecnici dell’edificio.
In base alla UNI 11528 è possibile, in impianti a gas di portata termica maggiore di 35 kW, evacuare i prodotti della combustione tramite un
condotto per intubamento operante con pressione positiva rispetto all’ambiente di installazione, collocato nei vani tecnici dell’edificio.
Le lunghezze massime percorribili sono le seguenti (per una corretta installazione, consultare le istruzioni di montaggio del sistema):
- VICTRIX PRO 35 V2 lunghezza massima 12 m
- VICTRIX PRO 55 V2 lunghezza massima 12 m
- VICTRIX PRO 80 V2 lunghezza massima 8 m
Tale lunghezza è ottenuta considerando 1 curva a 90° Ø 80 mm di collegamento alla caldaia (in scarico), 1 m di tubo Ø 80 mm
in scarico, 2 variazioni di direzione del tratto verticale, la curva Ø 80 mm di sostegno e il kit terminale verticale per intubamento
Ø 80/125.
Il sistema, dotato di marcatura CE ai sensi della UNI EN 14471 può essere abbinato ad un unico apparecchio.
Tipologia Codice Euro (IVA esc.)
Kit tubo flessibile Ø 80 mm (12 m)
comprensivo di distanziali 3.027875 266,00
ALTA POTENZA
Kit staffa sostegno curva Ø 80 a 87° e adattatore
flessibile Ø 80 3.027873 107,00
Kit staffa sostegno curva Ø 80 mm 70° e adattatore
flessibile Ø 80
comprensivo di staffa, è alternativo al cod. 3.027873 3.027874 86,50
e consente di eseguire una installazione
particolarmente agevole
Kit terminale verticale Ø 80/125
comprensivo di adattatore per fumisteria 3.027876 144,00
flessibile Ø 80
Kit pannello di chiusura foro camino 3.012008 46,00
Kit adattatore flessibile/flessibile 3.027877 60,50
Consente di riutilizzare spezzoni di tubo Ø 80 mm
Listino prezzi aprile 2024 207
