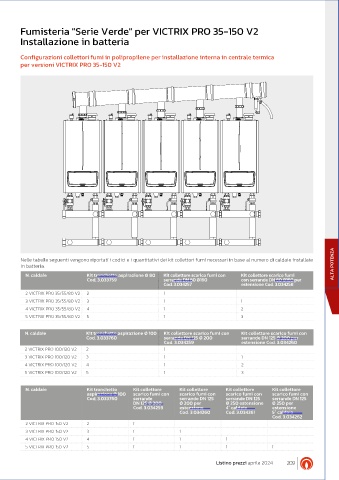

Page 210 - IMMERGAS - LISTINO APRILE 2024
P. 210

Fumisteria "Serie Verde" per VICTRIX PRO 35-150 V2

        Installazione in batteria


        Configurazioni collettori fumi in polipropilene per installazione interna in centrale termica
        per versioni VICTRIX PRO 35-150 V2









































        Nelle tabelle seguenti vengono riportati i codici e i quantitativi dei kit collettori fumi necessari in base al numero di caldaie installate
        in batteria.                                                                                                  ALTA POTENZA
          N. caldaie            Kit tronchetto aspirazione Ø 80   Kit collettore scarico fumi con   Kit collettore scarico fumi
                                Cod. 3.033759             serrande DN 80 Ø160         con serrande DN 80 Ø160 per
                                                          Cod. 3.034257               estensione Cod. 3.034258
          2 VICTRIX PRO 35/55/80 V2  2                    1
          3 VICTRIX PRO 35/55/80 V2  3                    1                           1
          4 VICTRIX PRO 35/55/80 V2  4                    1                           2
          5 VICTRIX PRO 35/55/80 V2  5                    1                           3

          N. caldaie           Kit tronchetto aspirazione Ø 100   Kit collettore scarico fumi con   Kit collettore scarico fumi con
                               Cod. 3.033760               serrande DN 125 Ø 200      serrande DN 125 Ø 200 per
                                                           Cod. 3.034259              estensione Cod. 3.034260
          2 VICTRIX PRO 100/120 V2  2                      1
          3 VICTRIX PRO 100/120 V2  3                      1                          1
          4 VICTRIX PRO 100/120 V2  4                      1                          2
          5 VICTRIX PRO 100/120 V2  5                      1                          3


          N. caldaie            Kit tronchetto   Kit collettore   Kit collettore   Kit collettore   Kit collettore
                                aspirazione Ø 100  scarico fumi con   scarico fumi con   scarico fumi con   scarico fumi con
                                Cod. 3.033760   serrande        serrande DN 125  serrande DN 125  serrande DN 125
                                                DN 125 Ø 200    Ø 200 per       Ø 250 estensione   Ø 250 per
                                                Cod. 3.034259   estensione      4° caldaia       estensione
                                                                Cod. 3.034260   Cod. 3.034261    5° caldaia
                                                                                                 Cod. 3.034262
          2 VICTRIX PRO 150 V2  2               1
          3 VICTRIX PRO 150 V2  3               1               1
          4 VICTRIX PRO 150 V2  4               1               1               1
          5 VICTRIX PRO 150 V2  5               1               1               1                1


                                                                             Listino prezzi aprile 2024  209
