Page 233 - IMMERGAS - LISTINO APRILE 2024
P. 233

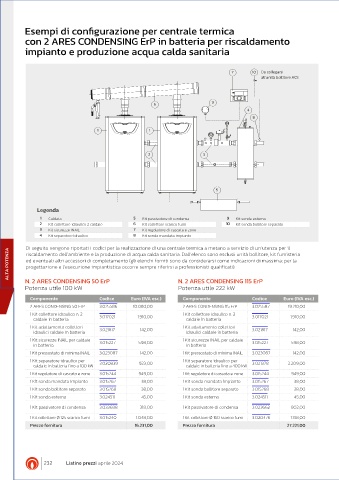

Esempi di configurazione per centrale termica

          con 2 ARES CONDENSING ErP in batteria per riscaldamento
          impianto e produzione acqua calda sanitaria



                                                                                  7       10  Da collegarsi
                                                                                             all’unità bollitore ACS




                                                       6                   9
                                                                                        4
                                                                                          8

                                   1                 1



                                                     2                  3






                                                                             5


              Legenda
               1  Caldaia                       5  Kit passivatore di condensa   9  Kit sonda esterna
               2  Kit collettore idraulico 2 caldaie   6  Kit collettore scarico fumi  10  Kit sonda bollitore separato
               3  Kit sicurezze INAIL           7  Kit regolatore di cascata e zone
               4  Kit separatore Idraulico      8  Kit sonda mandata impianto

          Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
    ALTA POTENZA  ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di massima; per la
          riscaldamento dell’ambiente e la produzione di acqua calda sanitaria. Dall’elenco sono esclusi: unità bollitore, kit fumisteria
          progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati).

          N. 2 ARES CONDENSING 50 ErP
          Potenza utile 100 kW                                  N. 2 ARES CONDENSING 115 ErP
                                                                Potenza utile 222 kW
            Componente              Codice     Euro (IVA esc.)   Componente               Codice     Euro (IVA esc.)
            2 ARES CONDENSING 50 ErP  3.025586  10.080,00        2 ARES CONDENSING 115 ErP  3.025587  19.210,00
            1 Kit collettore idraulico n. 2   3.017021  1.910,00  1 Kit collettore idraulico n. 2   3.017021  1.910,00
             caldaie in batteria                                  caldaie in batteria
            1 Kit adattamento collettori                         1 Kit adattamento collettori
             idraulici caldaie in batteria  3.021817  142,00      idraulici caldaie in batteria  3.021817  142,00
            1 Kit sicurezze INAIL per caldaie  3.015227  598,00  1 Kit sicurezze INAIL per caldaie  3.015227  598,00
             in batteria                                          in batteria
            1 Kit pressostato di minima INAIL  3.023087  142,00  1 Kit pressostato di minima INAIL  3.023087  142,00
            1 Kit separatore idraulico per                       1 Kit separatore idraulico per
             caldaie in batteria fino a 100 kW  3.020839  923,00  caldaie in batteria fino a 400 kW  3.021378  2.209,00
            1 Kit regolatore di cascata e zone  3.015244  949,00  1 Kit regolatore di cascata e zone  3.015244  949,00
            1 Kit sonda mandata impianto  3.015267  38,00        1 Kit sonda mandata impianto  3.015267  38,00
            1 Kit sonda bollitore separato  3.015268  38,00      1 Kit sonda bollitore separato  3.015268  38,00
            1 Kit sonda esterna     3.024511       45,00         1 Kit sonda esterna      3.024511      45,00

            1 Kit passivatore di condensa  3.033688  318,00      1 Kit passivatore di condensa  3.023662  802,00
            1 Kit collettore Ø 125 scarico fumi  3.015240  1.048,00  1 Kit collettore Ø 160 scarico fumi  3.020476  1.138,00
            Prezzo fornitura                    16.231,00        Prezzo fornitura                     27.221,00







                232     Listino prezzi aprile 2024
