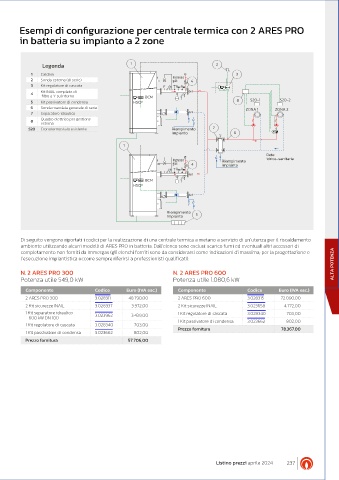

Esempi di configurazione per centrale termica con 2 ARES PRO
in batteria su impianto a 2 zone
Legenda 1 2
1 Caldaia 3
2 Sonda esterna (di serie) Ingresso 4
gas
3 Kit regolatore di cascata F F TPMAX PMIN
4 Kit INAIL completo di
filtro a Y sul ritorno BCM
5 Kit passivatore di condensa HSCP 8 S20-1 S20-2
6 Sonda mandata generale di serie ZONA 1 ZONA 2
7 Separatore idraulico
8 Quadro elettrico per gestione
esterna
S20 Cronotermostato esistente Riempimento 7
impianto 6 M
1
Rete
Ingresso Riempimento idrico-sanitaria
gas 4 impianto
TPMAX PMIN
BCM
HSCP
Riempimento
impianto 5
Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il riscaldamento
ambiente utilizzando alcuni modelli di ARES PRO in batteria. Dall’elenco sono esclusi: scarico fumi ed eventuali altri accessori di
completamento non forniti da Immergas (gli elenchi forniti sono da considerarsi come indicazioni di massima; per la progettazione e
l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). ALTA POTENZA
N. 2 ARES PRO 300 N. 2 ARES PRO 600
Potenza utile 549,0 kW Potenza utile 1.080,6 kW
Componente Codice Euro (IVA esc.) Componente Codice Euro (IVA esc.)
2 ARES PRO 300 3.028311 48.790,00 2 ARES PRO 600 3.028315 72.090,00
2 Kit sicurezze INAIL 3.028337 3.972,00 2 Kit sicurezze INAIL 3.023658 4.772,00
1 Kit separatore idraulico 3.023962 3.439,00 1 Kit regolatore di cascata 3.028340 703,00
600 kW DN 100 1 Kit passivatore di condensa 3.023662 802,00
1 Kit regolatore di cascata 3.028340 703,00
Prezzo fornitura 78.367,00
1 Kit passivatore di condensa 3.023662 802,00
Prezzo fornitura 57.706,00
Listino prezzi aprile 2024 237
