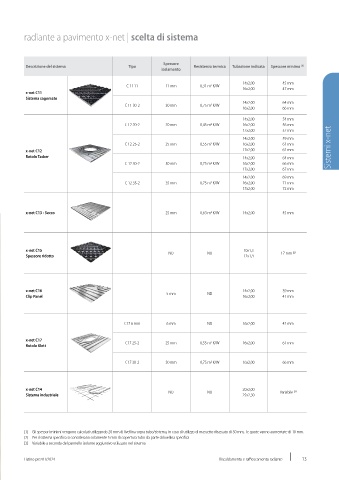

Page 15 - KERMI - LISTINO SISTEMI RADIANTI 2024

x-net® comfort termico made in Germany radiante a pavimento x-net | scelta di sistema

Spessore
Descrizione del sistema Tipo Resistenza termica Tubazione indicata Spessore minimo [1]
isolamento

14x2,00 45 mm
C 11 11 11 mm 0,31 m2 K/W
16x2,00 47 mm
x-net C11
Sistema sagomato
14x2,00 64 mm
C 11 30-2 30 mm 0,75 m2 K/W
16x2,00 66 mm
14x2,00 54 mm
C 12 20-2 20 mm 0,45 m2 K/W 16x2,00 56 mm
17x2,00 57 mm
14x2,00 59 mm
C 12 25-2 25 mm 0,55 m2 K/W 16x2,00 61 mm
x-net C12 17x2,00 62 mm Sistemi x-net
Rotolo Tacker 14x2,00 64 mm
C 12 30-2 30 mm 0,75 m2 K/W 16x2,00 66 mm
17x2,00 67 mm
14x2,00 69 mm
C 12 35-2 35 mm 0,75 m2 K/W 16x2,00 71 mm
17x2,00 72 mm

x-net C13 - Secco 25 mm 0,63 m2 K/W 14x2,00 45 mm

x-net C15 ND ND 10x1,3 17 mm [2]
Spessore ridotto 12x1,4

x-net C16 5 mm ND 14x2,00 39 mm
Clip Panel 16x2,00 41 mm

C17 6 mm 6 mm ND 16x2,00 42 mm

x-net C17 C17 25-2 25 mm 0,55 m2 K/W 16x2,00 61 mm
Rotolo Klett

C17 30-2 30 mm 0,75 m2 K/W 16x2,00 66 mm

x-net C14 ND ND 20x2,00 Variabile [3]
Sistema industriale 25x2,30

[1] Gli spessori minimi vengono calcolati utilizzando 20 mm di livellina sopra tubo/sistema, in caso di utilizzo di massetto ribassato di 30 mm, le quote vanno aumentate di 10 mm.
[2] Per il sistema specifico si considerano solamente 5 mm di copertura tubo da parte di livellina specifica
[3] Variabile a seconda del pannello isolante aggiuntivo utilizzato nel sistema
