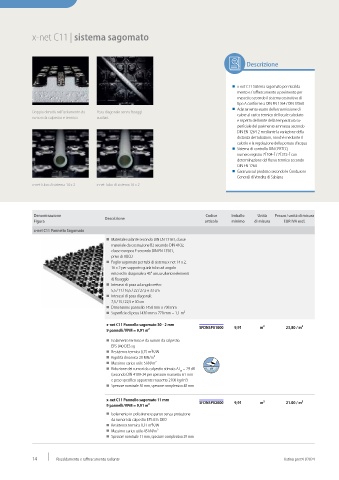

Page 16 - KERMI - LISTINO SISTEMI RADIANTI 2024

x-net C11 | sistema sagomato

Descrizione

W x-net C11 Sistema sagomato per riscalda-
mento e / raffrescamento a pavimento per
massetto secondo il sistema costruttivo di
tipo A conforme a DIN EN 1264 / DIN 18560
W Adattamento esatto della trasmissione di
Doppia densità nell'isolamento da Posa diagonale senza fissaggi calore al carico termico del locale calcolato
rumori da calpestio e termico. ausiliari.
e rispetto del limite della temperatura su-
perficiale del pavimento ammessa secondo
DIN EN 1264-2 mediante la variazione della
distanza dei tubazioni, nonché mediante il
calcolo e la regolazione della portata d'acqua
W Sistema di controllo DIN CERTCO,
numero registro 7F104-F / 7F372-F con
determinazione del flusso termico secondo
DIN EN 1264
W Garanzia sul prodotto secondo le Condizioni
Generali di Vendita di Sabiana
x-net Tubo di sistema 14 x 2 x-net Tubo di sistema 16 x 2

Denominazione Descrizione Codice Imballo Unità Prezzo / unità di misura
Figura articolo minimo di misura EUR IVA escl.
x-net C11 Pannello Sagomato
W Materiale isolante secondo DIN EN 13163, classe
materiale da costruzione B2 secondo DIN 4102,
classe europea E secondo DIN EN 13501,
privo di HBCD
W Foglio sagomato per tubi di sistema x-net 14 x 2,
16 x 2 per supporto guida tubo ad angolo
retto ed in diagonale a 45° senza ulteriori elementi
di fissaggio
W Interassi di posa ad angolo retto:
5,5 / 11 / 16,5 / 22 / 27,5 e 33 cm
W Interassi di posa diagonali:
7,5 / 15 / 22,5 e 30 cm
W Dimensione pannello 1458 mm x 798 mm
W Superficie di posa 1430 mm x 770 mm = 1,1 m²

x-net C11 Pannello sagomato 30 - 2 mm SFDNSP01000 9,91 m² 23,80 / m²
9 pannelli/VPM = 9,91 m²
W Isolamento termico e da rumori da calpestio
EPS 040 DES sg
W Resistenza termica 0,75 m²K/W
W Rigidità dinamica 20 MN/m³
W Massimo carico utile 5 kN/m²
W Riduzione dei rumori da calpestio stimata ΔL = 29 dB dB
w
(secondo DIN 4109-34 per spessore massetto 61 mm
e peso specifico apparente massetto 2100 kg/m ) 3
W Spessore nominale 30 mm, spessore complessivo 48 mm

x-net C11 Pannello sagomato 11 mm SFDNSP02000 9,91 m² 21.00 / m²
9 pannelli/VPM = 9,91 m²
W Isolamento in polistirene espanso senza protezione
da rumori da calpestio EPS 035 DEO
W Resistenza termica 0,31 m²K/W
W Massimo carico utile 45 kN/m²
W Spessore nominale 11 mm, spessore complessivo 29 mm

14 Riscaldamento e raffrescamento radiante Listino prezzi I/2024
