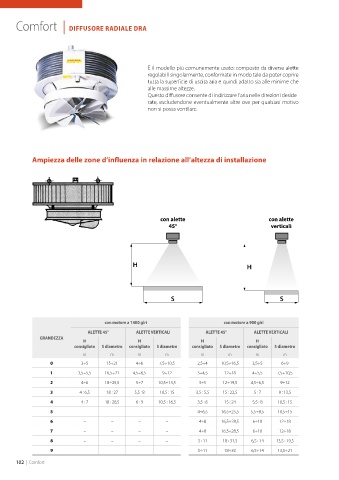

Comfort | DIFFUSORE RADIALE DRA
È il modello più comunemente usato: composto da diverse alette
regolabili singolarmente, conformate in modo tale da poter coprire
tutta la superficie di uscita aria e quindi adatto sia alle minime che
alle massime altezze.
Questo diffusore consente di indirizzare l’aria nelle direzioni deside-
rate, escludendone eventualmente altre ove per qualsiasi motivo
non si possa ventilare.
Ampiezza delle zone d’influenza in relazione all’altezza di installazione
con alette con alette
45° verticali
H H
S S
con motore a 1400 giri con motore a 900 giri
ALETTE 45° ALETTE VERTICALI ALETTE 45° ALETTE VERTICALI
GRANDEZZA
H H H H
consigliato S diametro consigliato S diametro consigliato S diametro consigliato S diametro
m m m m m m m m
0 3÷5 15÷21 4÷6 7,5÷10,5 2,5÷4 10,5÷16,5 3,5÷5 6÷9
1 3,5÷5,5 16,5÷21 4,5÷6,5 9÷12 3÷4,5 12÷18 4÷5,5 7,5÷10,5
2 4÷6 18÷25,5 5÷7 10,5÷13,5 3÷5 12÷19,5 4,5÷6,5 9÷12
3 4÷6,5 18÷27 5,5÷8 10,5÷15 3,5÷5,5 H 15÷22,5 5÷7 9÷13,5
4 4÷7 18÷28,5 6÷9 10,5÷16,5 3,5÷6 15÷24 5,5÷8 10,5÷15
5 – – – – 4÷6,5 16,5÷25,5 5,5÷8,5 10,5÷15
6 – – – – 4÷8 16,5÷28,5 6÷10 12÷18
A B
7 – – – – 4÷8 16,5÷28,5 6÷10 12÷18
8 – – – – 5÷11 18÷31,5 6,5÷14 13,5÷19,5
9 – – – – 5÷11 18÷33 6,5÷14 13,5÷21
