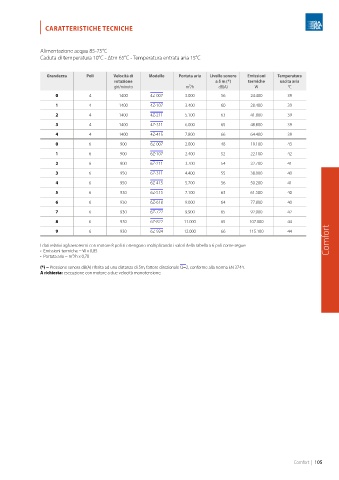

Page 109 - SABIANA - CATALOGO 2024
P. 109
| CARATTERISTICHE TECNICHE
Alimentazione acqua 85-75°C
Caduta di temperatura 10°C - ∆tm 65°C - Temperatura entrata aria 15°C
Grandezza Poli Velocità di Modello Portata aria Livello sonoro Emissioni Temperatura
rotazione a 5 m (*) termiche uscita aria
giri/minuto m3/h dB(A) W °C
0 4 1400 4Z-007 3.000 56 24.400 39
1 4 1400 4Z-107 3.400 60 28.400 39
2 4 1400 4Z-211 5.100 63 41.800 39
3 4 1400 4Z-311 6.000 65 48.800 39
4 4 1400 4Z-415 7.800 66 64.400 39
0 6 900 6Z-007 2.000 48 19.100 43
1 6 900 6Z-107 2.400 52 22.100 42
2 6 900 6Z-211 3.700 54 32.700 41
3 6 950 6Z-311 4.400 55 38.000 40
4 6 950 6Z-415 5.700 56 50.200 41
5 6 930 6Z-515 7.100 63 61.500 40
6 6 930 6Z-618 9.000 64 77.800 40
7 6 930 6Z-722 9.900 65 92.000 42
8 6 930 6Z-822 11.000 65 107.000 44
9 6 930 6Z-924 12.000 66 115.100 44
I dati relativi agli aerotermi con motore 8 poli si ottengono moltiplicando i valori della tabella a 6 poli come segue: Comfort
• Emissioni termiche = W x 0,85
• Portata aria = m3/h x 0,70
(*) = Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q=2, conforme alla norma EN 3744.
A richiesta: esecuzione con motore a due velocità monotensione.
Comfort | 105
