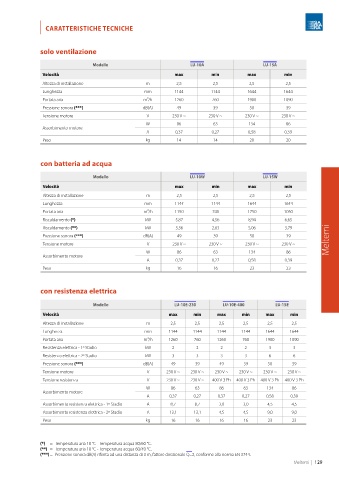

| CARATTERISTICHE TECNICHE
solo ventilazione
Modello LU-10A LU-15A
Velocità max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1644 1644
Portata aria m3/h 1260 760 1900 1090
Pressione sonora (***) dB(A) 49 39 50 39
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~
W 86 63 134 86
Assorbimento motore
A 0,37 0,27 0,58 0,39
Peso kg 14 14 20 20
con batteria ad acqua
Modello LU-10W LU-15W
Velocità max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1644 1644
Portata aria m3/h 1150 740 1750 1050
Riscaldamento (*) kW 5,87 4,56 8,94 6,65
Riscaldamento (**) kW 3,36 2,63 5,06 3,79
Pressione sonora (***) dB(A) 49 39 50 39
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ Meltemi
W 86 63 134 86
Assorbimento motore
A 0,37 0,27 0,58 0,39
Peso kg 16 16 23 23
con resistenza elettrica
Modello LU-10E-230 LU-10E-400 LU-15E
Velocità max min max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1144 1144 1644 1644
Portata aria m3/h 1260 760 1260 760 1900 1090
Resistenza elettrica - 1º Stadio kW 2 2 2 2 3 3
Resistenza elettrica - 2º Stadio kW 3 3 3 3 6 6
Pressione sonora (***) dB(A) 49 39 49 39 50 39
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~
Tensione resistenza V 230 V ~ 230 V ~ 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph
W 86 63 86 63 134 86
Assorbimento motore
A 0,37 0,27 0,37 0,27 0,58 0,39
Assorbimento resistenza elettrica - 1º Stadio A 8,7 8,7 3,0 3,0 4,5 4,5
Assorbimento resistenza elettrica - 2º Stadio A 13,1 13,1 4,5 4,5 9,0 9,0
Peso kg 16 16 16 16 23 23
(*) = Temperatura aria 18 °C - Temperatura acqua 80/60 °C.
(**) = Temperatura aria 18 °C - Temperatura acqua 60/40 °C.
(***) = Pressione sonora dB(A) riferita ad una distanza di 3 m, fattore direzionale Q=2, conforme alla norma EN 3744.
Meltemi | 129
