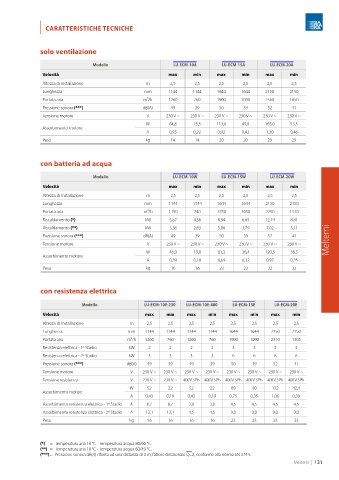

Page 135 - SABIANA - CATALOGO 2024
P. 135
| CARATTERISTICHE TECNICHE
solo ventilazione
Modello LU-ECM-10A LU-ECM-15A LU-ECM-20A
Velocità max min max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1644 1644 2150 2150
Portata aria m3/h 1260 760 1900 1090 2560 1450
Pressione sonora (***) dB(A) 49 39 50 39 52 41
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~
W 64,8 25,5 113,0 49,8 165,0 53,5
Assorbimento motore
A 0,55 0,22 0,92 0,42 1,30 0,46
Peso kg 14 14 20 20 29 29
con batteria ad acqua
Modello LU-ECM-10W LU-ECM-15W LU-ECM-20W
Velocità max min max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1644 1644 2150 2150
Portata aria m3/h 1150 740 1750 1050 2250 1310
Riscaldamento (*) kW 5,87 4,56 8,94 6,65 12,19 8,81
Riscaldamento (**) kW 3,36 2,63 5,06 3,79 7,02 5,11
Pressione sonora (***) dB(A) 49 39 50 39 52 41
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ Meltemi
W 46,9 19,8 81,2 36,4 120,5 38,5
Assorbimento motore
A 0,39 0,18 0,69 0,32 0,97 0,35
Peso kg 16 16 23 23 32 32
con resistenza elettrica
Modello LU-ECM-10E-230 LU-ECM-10E-400 LU-ECM-15E LU-ECM-20E
Velocità max min max min max min max min
Altezza di installazione m 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Lunghezza mm 1144 1144 1144 1144 1644 1644 2150 2150
Portata aria m3/h 1260 760 1260 760 1900 1090 2310 1305
Resistenza elettrica - 1º Stadio kW 2 2 2 2 3 3 3 3
Resistenza elettrica - 2º Stadio kW 3 3 3 3 6 6 6 6
Pressione sonora (***) dB(A) 49 39 49 39 50 39 52 41
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~
Tensione resistenza V 230 V ~ 230 V ~ 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph
W 52 22 52 22 89 40 132 42,4
Assorbimento motore
A 0,43 0,19 0,43 0,19 0,75 0,35 1,06 0,39
Assorbimento resistenza elettrica - 1º Stadio A 8,7 8,7 3,0 3,0 4,5 4,5 4,5 4,5
Assorbimento resistenza elettrica - 2º Stadio A 13,1 13,1 4,5 4,5 9,0 9,0 9,0 9,0
Peso kg 16 16 16 16 23 23 33 33
(*) = Temperatura aria 18 °C - Temperatura acqua 80/60 °C.
(**) = Temperatura aria 18 °C - Temperatura acqua 60/40 °C.
(***) = Pressione sonora dB(A) riferita ad una distanza di 3 m, fattore direzionale Q=2, conforme alla norma EN 3744.
Meltemi | 131
