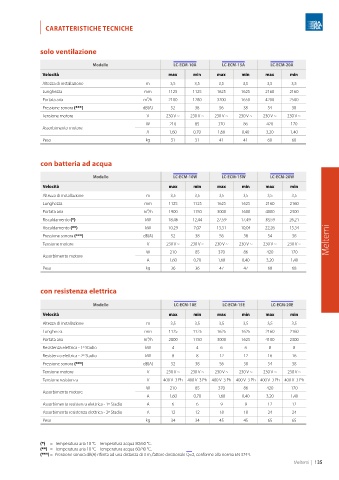

Page 139 - SABIANA - CATALOGO 2024
P. 139
| CARATTERISTICHE TECNICHE
solo ventilazione
Modello LC-ECM-10A LC-ECM-15A LC-ECM-20A
Velocità max min max min max min
Altezza di installazione m 3,5 3,5 3,5 3,5 3,5 3,5
Lunghezza mm 1125 1125 1625 1625 2160 2160
Portata aria m3/h 2100 1280 3200 1650 4200 2500
Pressione sonora (***) dB(A) 52 38 56 38 54 38
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~
W 210 85 370 86 420 170
Assorbimento motore
A 1,60 0,70 1,68 0,40 3,20 1,40
Peso kg 31 31 41 41 60 60
con batteria ad acqua
Modello LC-ECM-10W LC-ECM-15W LC-ECM-20W
Velocità max min max min max min
Altezza di installazione m 3,5 3,5 3,5 3,5 3,5 3,5
Lunghezza mm 1125 1125 1625 1625 2160 2160
Portata aria m3/h 1900 1150 3000 1600 4000 2300
Riscaldamento (*) kW 18,46 12,44 27,59 17,49 38,59 26,21
Riscaldamento (**) kW 10,29 7,07 15,51 10,04 22,26 15,34
Pressione sonora (***) dB(A) 52 38 56 38 54 38
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ Meltemi
W 210 85 370 86 420 170
Assorbimento motore
A 1,60 0,70 1,68 0,40 3,20 1,40
Peso kg 36 36 47 47 68 68
con resistenza elettrica
Modello LC-ECM-10E LC-ECM-15E LC-ECM-20E
Velocità max min max min max min
Altezza di installazione m 3,5 3,5 3,5 3,5 3,5 3,5
Lunghezza mm 1125 1125 1625 1625 2160 2160
Portata aria m3/h 2000 1150 3000 1625 4100 2300
Resistenza elettrica - 1º Stadio kW 4 4 6 6 8 8
Resistenza elettrica - 2º Stadio kW 8 8 12 12 16 16
Pressione sonora (***) dB(A) 52 38 56 38 54 38
Tensione motore V 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~ 230 V ~
Tensione resistenza V 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph 400 V 3 Ph
W 210 85 370 86 420 170
Assorbimento motore
A 1,60 0,70 1,68 0,40 3,20 1,40
Assorbimento resistenza elettrica - 1º Stadio A 6 6 9 9 12 12
Assorbimento resistenza elettrica - 2º Stadio A 12 12 18 18 24 24
Peso kg 34 34 45 45 65 65
(*) = Temperatura aria 18 °C - Temperatura acqua 80/60 °C.
(**) = Temperatura aria 18 °C - Temperatura acqua 60/40 °C.
(***) = Pressione sonora dB(A) riferita ad una distanza di 3 m, fattore direzionale Q=2, conforme alla norma EN 3744.
Meltemi | 135
