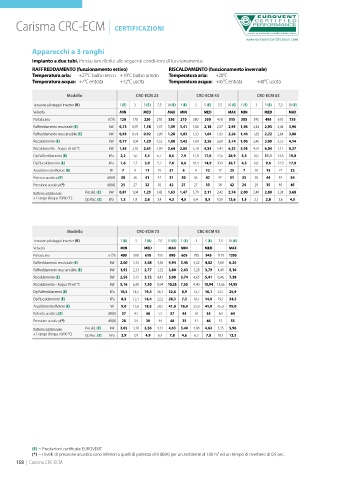

Page 162 - SABIANA - CATALOGO 2024
P. 162
Carisma CRC-ECM | CERTIFICAZIONI
Apparecchi a 3 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello CRC-ECM 23 CRC-ECM 43 CRC-ECM 63
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 120 170 220 270 330 210 280 350 430 515 305 395 495 610 735
Raffreddamento resa totale (E) kW 0,73 0,97 1,18 1,37 1,59 1,41 1,80 2,18 2,57 2,95 1,96 2,44 2,93 3,44 3,96
Raffreddamento resa sensibile (E) kW 0,55 0,74 0,92 1,09 1,28 1,03 1,33 1,64 1,95 2,26 1,46 1,83 2,22 2,64 3,08
Riscaldamento (E) kW 0,77 1,04 1,29 1,52 1,80 1,42 1,84 2,26 2,69 3,14 1,96 2,46 3,00 3,55 4,14
Riscaldamento - Acqua 70-60 °C kW 1,55 2,10 2,61 3,09 3,64 2,85 3,70 4,55 5,43 6,33 3,95 4,97 6,04 7,17 8,37
Dp Raffreddamento (E) kPa 2,2 3,6 5,1 6,7 8,6 7,9 12,0 17,0 22,6 28,9 5,5 8,0 11,1 14,8 19,0
Dp Riscaldamento (E) kPa 1,6 2,7 3,9 5,2 7,0 6,6 10,4 14,9 20,4 26,7 4,5 6,8 9,6 12,9 17,0
Assorbimento Motore (E) W 7 9 11 15 21 6 9 12 17 25 7 10 15 22 32
Potenza acustica (E) dB(A) 30 36 41 47 51 30 36 42 47 51 33 38 44 49 54
Pressione acustica (*) dB(A) 21 27 32 38 42 21 27 33 38 42 24 29 35 40 45
Batteria addizionale Riscald. (E) kW 0,81 1,04 1,23 1,42 1,63 1,47 1,79 2,11 2,42 2,74 2,00 2,40 2,80 3,24 3,68
a 1 rango (Acqua 70/60 °C) Dp Risc. (E) kPa 1,3 1,9 2,6 3,4 4,3 4,5 6,4 8,5 10,9 13,6 1,5 2,1 2,8 3,6 4,5
Modello CRC-ECM 73 CRC-ECM 93
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX
Portata aria m3/h 400 500 610 755 890 605 785 945 1175 1395
Raffreddamento resa totale (E) kW 2,60 3,13 3,68 4,36 4,94 3,45 4,22 4,82 5,60 6,26
Raffreddamento resa sensibile (E) kW 1,92 2,33 2,77 3,32 3,80 2,63 3,28 3,79 4,49 5,10
Riscaldamento (E) kW 2,56 3,13 3,72 4,43 5,08 3,74 4,65 5,41 6,46 7,38
Riscaldamento - Acqua 70-60 °C kW 5,16 6,30 7,50 8,94 10,25 7,55 9,40 10,94 13,06 14,95
Dp Raffreddamento (E) kPa 10,5 14,5 19,4 26,1 32,6 8,9 12,7 16,1 21,1 25,9
Dp Riscaldamento (E) kPa 8,5 12,1 16,4 22,2 28,3 7,3 10,7 14,0 19,1 24,2
Assorbimento Motore (E) W 9,0 13,0 18,5 28,5 41,0 16,0 25,0 41,0 65,0 99,0
Potenza acustica (E) dB(A) 37 43 48 53 57 44 50 55 60 64
Pressione acustica (*) dB(A) 28 34 39 44 48 35 41 46 51 55
Batteria addizionale Riscald. (E) kW 2,65 3,10 3,56 4,13 4,63 3,40 4,08 4,62 5,35 5,98
a 1 rango (Acqua 70/60 °C) Dp Risc. (E) kPa 2,9 3,9 4,9 6,4 7,8 4,6 6,3 7,8 10,1 12,3
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
158 | Carisma CRC-ECM
