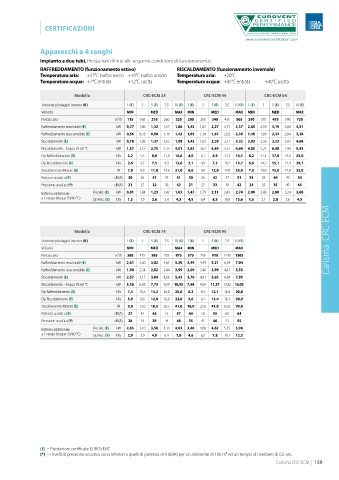

Page 163 - SABIANA - CATALOGO 2024
P. 163
| CERTIFICAZIONI
Apparecchi a 4 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello CRC-ECM 24 CRC-ECM 44 CRC-ECM 64
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 115 160 210 260 325 200 265 340 415 505 290 375 475 590 720
Raffreddamento resa totale (E) kW 0,77 1,06 1,32 1,57 1,86 1,43 1,83 2,27 2,71 3,17 2,05 2,59 3,19 3,84 4,51
Raffreddamento resa sensibile (E) kW 0,56 0,78 0,98 1,19 1,42 1,03 1,34 1,67 2,02 2,39 1,48 1,89 2,34 2,84 3,38
Riscaldamento (E) kW 0,78 1,08 1,37 1,65 1,98 1,42 1,83 2,30 2,77 3,32 2,02 2,59 3,23 3,93 4,68
Riscaldamento - Acqua 70-60 °C kW 1,57 2,18 2,75 3,33 4,01 2,83 3,67 4,59 5,57 6,60 4,05 5,21 6,48 7,90 9,43
Dp Raffreddamento (E) kPa 3,2 5,5 8,0 11,0 14,8 4,0 6,1 8,9 12,3 16,1 8,2 12,4 17,8 24,8 33,0
Dp Riscaldamento (E) kPa 2,6 4,7 7,1 9,9 13,6 3,1 4,9 7,3 10,2 13,7 6,6 10,3 15,1 21,4 29,1
Assorbimento Motore (E) W 7,0 8,8 11,0 14,6 21,0 6,0 9,0 12,0 17,0 25,0 7,0 10,0 15,0 22,0 32,0
Potenza acustica (E) dB(A) 30 36 41 47 51 30 36 42 47 51 33 38 44 49 54
Pressione acustica (*) dB(A) 21 27 32 38 42 21 27 33 38 42 24 29 35 40 45
Batteria addizionale Riscald. (E) kW 0,81 1,04 1,23 1,42 1,63 1,47 1,79 2,11 2,42 2,74 2,00 2,40 2,80 3,24 3,68
a 1 rango (Acqua 70/60 °C) Dp Risc. (E) kPa 1,3 1,9 2,6 3,4 4,3 4,5 6,4 8,5 10,9 13,6 1,5 2,1 2,8 3,6 4,5
Carisma CRC-ECM
Modello CRC-ECM 74 CRC-ECM 94
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX
Portata aria m3/h 380 475 585 735 875 575 755 910 1145 1365
Raffreddamento resa totale (E) kW 2,61 3,20 3,82 4,61 5,30 3,59 4,49 5,21 6,18 7,04
Raffreddamento resa sensibile (E) kW 1,90 2,34 2,82 3,44 3,99 2,69 3,40 3,99 4,81 5,53
Riscaldamento (E) kW 2,57 3,17 3,84 4,66 5,43 3,76 4,81 5,63 6,84 7,93
Riscaldamento - Acqua 70-60 °C kW 5,16 6,38 7,73 9,39 10,93 7,58 9,69 11,37 13,82 16,03
Dp Raffreddamento (E) kPa 7,3 10,5 14,3 20,0 25,6 6,3 9,3 12,1 16,4 20,8
Dp Riscaldamento (E) kPa 5,9 8,6 12,0 16,9 22,0 5,6 8,7 11,4 16,1 20,9
Assorbimento Motore (E) W 9,0 13,0 18,5 28,5 41,0 16,0 25,0 41,0 65,0 99,0
Potenza acustica (E) dB(A) 37 43 48 53 57 44 50 55 60 64
Pressione acustica (*) dB(A) 28 34 39 44 48 35 41 46 51 55
Batteria addizionale Riscald. (E) kW 2,65 3,10 3,56 4,13 4,63 3,40 4,08 4,62 5,35 5,98
a 1 rango (Acqua 70/60 °C) Dp Risc. (E) kPa 2,9 3,9 4,9 6,4 7,8 4,6 6,3 7,8 10,1 12,3
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
Carisma CRC-ECM | 159
