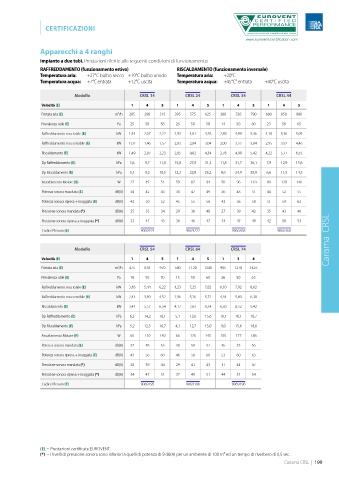

Page 203 - SABIANA - CATALOGO 2024
P. 203
| CERTIFICAZIONI
Apparecchi a 4 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C° entrata +40°C uscita
Modello CRSL 14 CRSL 24 CRSL 34 CRSL 44
Velocità (E) 1 4 5 1 4 5 1 4 5 1 4 5
Portata aria (E) m3/h 205 290 315 395 575 625 380 720 790 600 850 980
Prevalenza utile (E) Pa 25 50 58 26 50 58 14 50 60 23 50 65
Raffreddamento resa totale (E) kW 1,54 2,07 2,22 2,93 4,01 4,28 2,89 4,99 5,36 4,10 5,36 5,94
Raffreddamento resa sensibile (E) kW 1,07 1,46 1,57 2,03 2,84 3,04 2,00 3,55 3,84 2,95 3,97 4,46
Riscaldamento (E) kW 1,49 2,07 2,23 2,85 4,02 4,34 2,76 4,99 5,42 4,22 5,77 6,55
Dp Raffreddamento (E) kPa 5,6 9,7 11,0 15,8 27,9 31,3 11,8 31,7 36,1 7,9 12,9 15,6
Dp Riscaldamento (E) kPa 5,1 9,2 10,5 12,3 22,8 26,2 8,6 24,9 28,9 6,6 11,5 14,5
Assorbimento Motore (E) W 27 45 51 59 87 94 50 96 110 89 120 146
Potenza sonora mandata (E) dB(A) 34 42 43 38 47 49 36 48 51 44 52 55
Potenza sonora ripresa + irraggiata (E) dB(A) 42 50 52 45 55 56 43 56 58 51 59 62
Pressione sonora mandata (*) dB(A) 25 33 34 29 38 40 27 39 42 35 43 46
Carisma CRSL
Pressione sonora ripresa + irraggiata (*) dB(A) 33 41 43 36 46 47 34 47 49 42 50 53
Codice Plenum (E) 9069191 9069222 9066368 9066368
Modello CRSL 54 CRSL 64 CRSL 74
Velocità (E) 1 4 5 1 4 5 1 3 4
Portata aria (E) m3/h 475 810 970 580 1120 1240 905 1270 1425
Prevalenza utile (E) Pa 18 50 70 15 50 60 26 50 63
Raffreddamento resa totale (E) kW 3,48 5,44 6,22 4,23 7,25 7,82 6,10 7,92 8,62
Raffreddamento resa sensibile (E) kW 2,43 3,89 4,52 2,96 5,26 5,72 4,34 5,80 6,38
Riscaldamento (E) kW 3,41 5,57 6,54 4,17 7,63 8,34 6,30 8,52 9,42
Dp Raffreddamento (E) kPa 6,3 14,2 18,1 5,1 13,6 15,6 10,1 16,1 18,7
Dp Riscaldamento (E) kPa 5,2 12,5 16,7 4,3 12,7 15,0 9,0 15,6 18,6
Assorbimento Motore (E) W 65 110 140 66 125 145 155 177 186
Potenza sonora mandata (E) dB(A) 37 48 53 38 50 52 46 53 56
Potenza sonora ripresa + irraggiata (E) dB(A) 43 56 60 46 58 60 53 60 63
Pressione sonora mandata (*) dB(A) 28 39 44 29 41 43 37 44 47
Pressione sonora ripresa + irraggiata (*) dB(A) 34 47 51 37 49 51 44 51 54
Codice Plenum (E) 9069195 9069196 9069196
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
Carisma CRSL | 199
