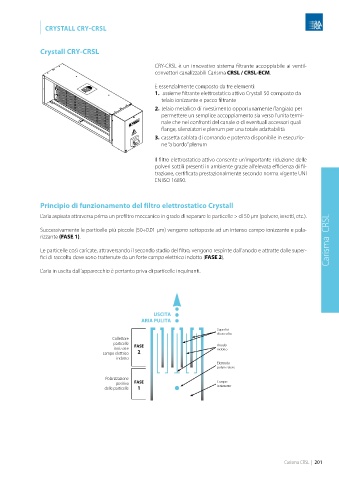

Page 205 - SABIANA - CATALOGO 2024
P. 205
| CRYSTALL CRY-CRSL
Crystall CRY-CRSL
CRY-CRSL è un innovativo sistema filtrante accoppiabile ai ventil-
convettori canalizzabili Carisma CRSL / CRSL-ECM.
È essenzialmente composto da tre elementi:
1. assieme filtrante elettrostatico attivo Crystall 50 composto da
telaio ionizzante e pacco filtrante
2. telaio metallico di rivestimento opportunamente flangiato per
permettere un semplice accoppiamento sia verso l’unita termi-
nale che nei confronti del canale o di eventuali accessori quali
flange, silenziatori e plenum per una totale adattabilità
3. cassetta cablata di comando e potenza disponibile in esecuzio-
ne “a bordo” plenum
Il filtro elettrostatico attivo consente un’importante riduzione delle
polveri sottili presenti in ambiente grazie all’elevata efficienza di fil-
trazione, certificata prestazionalmente secondo norma vigente UNI
EN ISO 16890.
Principio di funzionamento del filtro elettrostatico Crystall
L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare le particelle > di 50 µm (polvere, insetti, etc.).
Successivamente le particelle più piccole (50÷0.01 µm) vengono sottoposte ad un intenso campo ionizzante e pola-
rizzante (FASE 1). Carisma CRSL
Le particelle così caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-
fici di raccolta dove sono trattenute da un forte campo elettrico indotto (FASE 2).
L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.
USCITA
ARIA PULITA
Super ci
di raccolta
Collettore
particelle FASE Anodo
ionizzate indotto
campo elettrico 2
indotto
Elettrodo
polarizzatore
Polarizzazione
positiva FASE Campo
delle particelle 1 ionizzante
Pre ltro
meccanico
ENTRATA
ARIA INQUINATA
Carisma CRSL | 201
