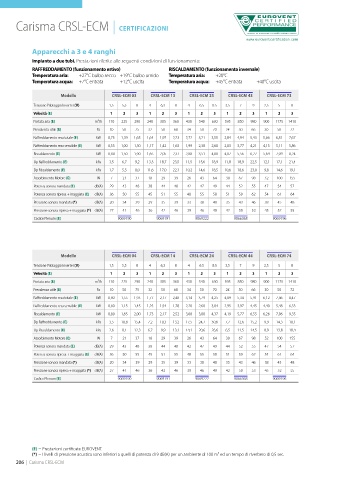

Page 210 - SABIANA - CATALOGO 2024
P. 210
Carisma CRSL-ECM | CERTIFICAZIONI
Apparecchi a 3 e 4 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello CRSL-ECM 03 CRSL-ECM 13 CRSL-ECM 23 CRSL-ECM 43 CRSL-ECM 73
Tensione Pilotaggio Inverter (V) 1,5 5,5 8 4 6,3 8 4 6.5 8.5 3,5 7 9 2,5 5 8
Velocità (E) 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
Portata aria (E) m3/h 110 225 290 240 305 360 430 540 630 595 850 980 900 1175 1410
Prevalenza utile (E) Pa 10 50 75 32 50 68 34 50 70 24 50 66 30 50 72
Raffreddamento resa totale (E) kW 0,75 1,39 1,65 1,64 1,97 2,23 2,72 3,21 3,55 3,84 4,94 5,43 5,66 6,81 7,67
Raffreddamento resa sensibile (E) kW 0,55 1,00 1,30 1,17 1,42 1,63 1,99 2,38 2,68 2,83 3,77 4,21 4,15 5,11 5,86
Riscaldamento (E) kW 0,80 1,50 1,90 1,65 2,05 2,37 2,88 3,51 4,00 4,07 5,56 6,27 5,69 7,09 8,24
Dp Raffreddamento (E) kPa 3,5 6,7 9,2 13,3 18,7 23,5 11,5 15,6 18,9 11,8 18,9 22,5 12,1 17,1 21,4
Dp Riscaldamento (E) kPa 1,7 5,5 8,0 11,6 17,0 22,1 10,2 14,6 18,5 10,6 18,6 23,0 9,8 14,6 19,1
Assorbimento Motore (E) W 7 21 37 18 29 39 26 43 64 30 67 98 52 100 155
Potenza sonora mandata (E) dB(A) 29 43 48 38 44 48 42 47 49 44 52 55 47 54 57
Potenza sonora ripresa + irraggiata (E) dB(A) 36 50 55 45 51 55 48 55 58 51 59 62 54 61 64
Pressione sonora mandata (*) dB(A) 20 34 39 29 35 39 33 38 40 35 43 46 38 45 48
Pressione sonora ripresa + irraggiata (*) dB(A) 27 41 46 36 42 46 39 46 49 42 50 53 45 52 55
Codice Plenum (E) 9069190 9069191 9069222 9066368 9069196
Modello CRSL-ECM 04 CRSL-ECM 14 CRSL-ECM 24 CRSL-ECM 44 CRSL-ECM 74
Tensione Pilotaggio Inverter (V) 1,5 5,5 8 4 6,3 8 4 6.5 8.5 3,5 7 9 2,5 5 8
Velocità (E) 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
Portata aria (E) m3/h 110 225 290 240 305 360 430 540 630 595 850 980 900 1175 1410
Prevalenza utile (E) Pa 10 50 75 32 50 68 34 50 70 24 50 66 30 50 72
Raffreddamento resa totale (E) kW 0,80 1,55 1,95 1,77 2,17 2,48 3,14 3,79 4,25 4,09 5,34 5,91 6,12 7,46 8,47
Raffreddamento resa sensibile (E) kW 0,60 1,15 1,45 1,25 1,54 1,78 2,20 2,68 3,04 2,95 3,97 4,45 4,40 5,48 6,33
Riscaldamento (E) kW 0,80 1,65 2,00 1,73 2,17 2,52 3,08 3,80 4,37 4,19 5,77 6,55 6,26 7,96 9,35
Dp Raffreddamento (E) kPa 3,5 10,8 15,4 7,2 10,3 13,2 17,5 24,7 30,6 7,7 12,6 15,2 9,9 14,3 18,1
Dp Riscaldamento (E) kPa 2,6 8,1 12,3 6,7 9,9 13,1 14,1 20,6 26,6 6,5 11,5 14,5 8,9 13,8 18,4
Assorbimento Motore (E) W 7 21 37 18 29 39 26 43 64 30 67 98 52 100 155
Potenza sonora mandata (E) dB(A) 29 43 48 38 44 48 42 47 49 44 52 55 47 54 57
Potenza sonora ripresa + irraggiata (E) dB(A) 36 50 55 45 51 55 48 55 58 51 59 62 54 61 64
Pressione sonora mandata (*) dB(A) 20 34 39 29 35 39 33 38 40 35 43 46 38 45 48
Pressione sonora ripresa + irraggiata (*) dB(A) 27 41 46 36 42 46 39 46 49 42 50 53 45 52 55
Codice Plenum (E) 9069190 9069191 9069222 9066368 9069196
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
206 | Carisma CRSL-ECM
