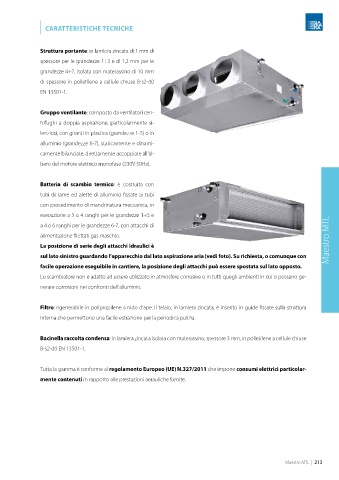

Page 217 - SABIANA - CATALOGO 2024
P. 217
| CARATTERISTICHE TECNICHE
Struttura portante: in lamiera zincata di 1 mm di
spessore per le grandezze 1÷3 e di 1,2 mm per le
grandezze 4÷7, isolata con materassino di 10 mm
di spessore in polietilene a cellule chiuse B‐s2‐d0
EN 13501‐1.
Gruppo ventilante: composto da ventilatori cen-
trifughi a doppia aspirazione, particolarmente si-
lenziosi, con giranti in plastica (grandezze 1-5) o in
alluminio (grandezze 6-7), staticamente e dinami-
camente bilanciate, direttamente accoppiate all’al-
bero del motore elettrico monofase (230V 50Hz).
Batteria di scambio termico: è costruita con
tubi di rame ed alette di alluminio fissate ai tubi
con procedimento di mandrinatura meccanica, in
esecuzione a 3 o 4 ranghi per le grandezze 1÷5 e
a 4 o 6 ranghi per le grandezze 6-7, con attacchi di
alimentazione filettati gas maschio. Maestro MTL
La posizione di serie degli attacchi idraulici è
sul lato sinistro guardando l’apparecchio dal lato aspirazione aria (vedi foto). Su richiesta, o comunque con
facile operazione eseguibile in cantiere, la posizione degli attacchi può essere spostata sul lato opposto.
Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.
Filtro: rigenerabile in polipropilene a nido d’ape. Il telaio, in lamiera zincata, è inserito in guide fissate sulla struttura
interna che permettono una facile estrazione per la periodica pulizia.
Bacinella raccolta condensa: in lamiera zincata isolata con materassino, spessore 3 mm, in polietilene a cellule chiuse
B‐s2‐d0 EN 13501‐1.
Tutta la gamma è conforme al regolamento Europeo (UE) N.327/2011 che impone consumi elettrici particolar-
mente contenuti in rapporto alle prestazioni aerauliche fornite.
Maestro MTL | 213
