P. 219

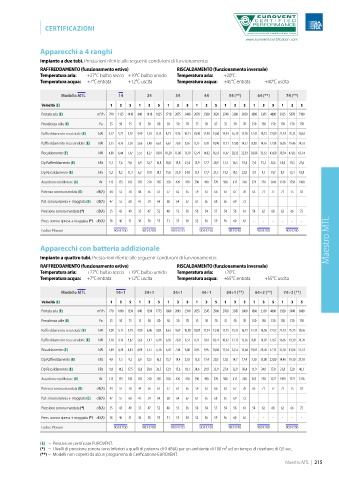

| CERTIFICAZIONI
Apparecchi a 4 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello MTL 14 24 34 44 54 (**) 64 (**) 74 (**)
Velocità (E) 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Portata aria (E) m3/h 790 1125 1410 840 1410 1825 1710 2075 2440 2070 2580 3020 2740 3280 3850 1880 3385 4800 3925 5070 7100
Prevalenza utile (E) Pa 25 50 75 15 50 80 30 50 70 35 50 67 35 50 70 150 150 150 150 150 150
Raffreddamento resa totale (E) kW 4,17 5,21 5,92 4,99 7,01 8,15 8,71 9,76 10,71 10,90 12,40 13,60 14,54 16,19 17,76 12,42 18,73 22,89 21,54 25,33 30,63
Raffreddamento resa sensibile (E) kW 3,25 4,26 5,03 3,66 5,48 6,62 6,67 7,68 8,65 8,25 9,70 10,90 11,21 12,80 14,37 8,88 14,16 17,98 16,05 19,46 24,53
Riscaldamento (E) kW 4,98 6,44 7,67 5,57 8,27 10,10 10,20 11,80 13,19 12,79 14,92 16,53 17,67 20,32 22,93 20,86 33,52 43,60 39,34 47,85 61,14
Dp Raffreddamento (E) kPa 5,1 7,6 9,6 6,9 12,7 16,8 16,0 19,8 23,4 13,9 17,7 20,9 13,3 16,3 19,4 7,4 15,3 22,6 14,4 19,3 27,6
Dp Riscaldamento (E) kPa 5,2 8,2 11,3 6,2 17,0 18,3 15,6 23,0 24,8 13,4 17,7 21,3 14,2 18,3 22,8 3,9 9,1 14,7 8,5 12,1 18,8
Assorbimento Motore (E) W 115 155 185 170 230 285 350 420 470 390 490 570 500 617 760 574 778 1304 1518 1758 2460
Potenza sonora mandata (E) dB(A) 44 52 58 44 56 61 57 62 65 59 63 66 63 67 70 63 71 77 71 75 81
Pot. sonora ripresa + irraggiata (E) dB(A) 47 55 60 47 59 64 60 64 67 61 65 68 65 69 72 - - - - - -
Pressione sonora mandata (*) dB(A) 35 43 49 35 47 52 48 53 56 50 54 57 54 58 61 54 62 68 62 66 72
Press. sonora ripresa + irraggiata (*) dB(A) 38 46 51 38 50 55 51 55 58 52 56 59 56 60 63 - - - - - -
Codice Plenum 9034200 9034200 9034220 9034230 9034240 9034280 9034290
Apparecchi con batteria addizionale Maestro MTL
Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita
Modello MTL 14+1 24+1 34+1 44+1 54+1 (**) 64+2 (**) 74+2 (**)
Velocità (E) 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Portata aria (E) m3/h 770 1090 1350 840 1390 1775 1680 2045 2390 2055 2545 2960 2700 3245 3800 1860 3330 4680 3920 5040 6980
Prevalenza utile (E) Pa 25 50 75 15 50 80 30 50 70 35 50 70 35 50 70 150 150 150 150 150 150
Raffreddamento resa totale (E) kW 4,09 5,11 5,79 4,99 6,96 8,03 8,61 9,67 10,58 10,85 12,34 13,46 13,75 15,31 16,73 12,33 18,56 22,52 21,53 25,25 30,36
Raffreddamento resa sensibile (E) kW 3,18 4,16 4,87 3,66 5,42 6,49 6,58 7,60 8,51 8,21 9,61 10,72 10,62 12,13 13,56 8,81 14,02 17,62 16,05 19,39 24,28
Riscaldamento (E) kW 3,49 4,29 4,81 4,09 5,53 6,30 6,70 7,44 8,08 8,95 9,95 10,60 11,34 12,55 13,64 19,81 29,78 37,13 35,50 41,88 51,31
Dp Raffreddamento (E) kPa 4,9 7,3 9,2 6,9 12,5 16,3 15,7 19,4 22,9 13,8 17,4 20,5 12,0 14,7 17,4 7,30 15,00 22,00 14,40 19,10 27,10
Dp Riscaldamento (E) kPa 9,8 14,2 17,5 12,0 20,8 26,3 12,9 15,6 18,1 24,6 29,9 33,9 27,4 32,9 38,4 11,9 24,9 37,0 23,8 32,0 46,1
Assorbimento Motore (E) W 115 155 185 170 230 285 350 420 470 390 490 570 500 617 760 565 750 1327 1499 1727 2376
Potenza sonora mandata (E) dB(A) 44 52 58 44 56 61 57 62 65 59 63 66 63 67 70 63 71 77 71 75 81
Pot. sonora ripresa + irraggiata (E) dB(A) 47 55 60 47 59 64 60 64 67 61 65 68 65 69 72 - - - - - -
Pressione sonora mandata (*) dB(A) 35 43 49 35 47 52 48 53 56 50 54 57 54 58 61 54 62 68 62 66 72
Press. sonora ripresa + irraggiata (*) dB(A) 38 46 51 38 50 55 51 55 58 52 56 59 56 60 63 - - - - - -
Codice Plenum 9034200 9034200 9034220 9034230 9034240 9034280 9034290
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione sonora sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
(**) = Modelli non coperti da alcun programma di Cerificazione EUROVENT.
Maestro MTL | 215
