Page 224 - SABIANA - CATALOGO 2024
P. 224

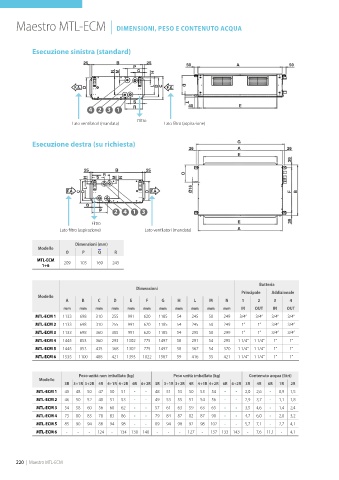

Maestro MTL-ECM | DIMENSIONI, PESO E CONTENUTO ACQUA
Esecuzione sinistra (standard)
4 2 3 1
Filtro
Lato ventilatori (mandata) Lato filtro (aspirazione)
Esecuzione destra (su richiesta)
2 4 1 3
Filtro
Lato filtro (aspirazione) Lato ventilatori (mandata)
Dimensioni (mm)
Modello
O P Q R
MTL-ECM
1÷6 209 103 169 243
Batteria
Dimensioni
Principale Addizionale
Modello
A B C D E F G H L M N 1 2 3 4
mm mm mm mm mm mm mm mm mm mm mm IN OUT IN OUT
MTL-ECM 1 1133 698 310 255 991 620 1185 54 245 50 249 3/4” 3/4” 3/4” 3/4”
MTL-ECM 2 1133 698 310 255 991 620 1185 54 245 50 249 1” 1” 3/4” 3/4”
MTL-ECM 3 1133 698 360 305 991 620 1185 54 295 50 299 1” 1” 3/4” 3/4”
MTL-ECM 4 1445 853 360 293 1302 775 1497 58 291 54 295 1 1/4” 1 1/4” 1” 1”
MTL-ECM 5 1445 853 435 368 1302 775 1497 58 367 54 370 1 1/4” 1 1/4” 1” 1”
MTL-ECM 6 1535 1100 488 421 1393 1022 1587 59 416 55 421 1 1/4” 1 1/4” 1” 1”
Peso unità non imballata (kg) Peso unità imballata (kg) Contenuto acqua (litri)
Modello
3R 3+1R 3+2R 4R 4+1R 4+2R 6R 6+2R 3R 3+1R 3+2R 4R 4+1R 4+2R 6R 6+2R 3R 4R 6R 1R 2R
MTL-ECM 1 45 48 50 47 50 51 - - 48 51 53 50 53 54 - - 2,0 2,6 - 0,9 1,5
MTL-ECM 2 46 50 52 48 51 53 - - 49 53 55 51 54 56 - - 2,9 3,7 - 1,1 1,8
MTL-ECM 3 54 58 60 56 60 62 - - 57 61 63 59 63 65 - - 3,5 4,6 - 1,4 2,4
MTL-ECM 4 75 80 83 78 83 86 - - 79 84 87 82 87 90 - - 4,7 6,0 - 2,0 3,2
MTL-ECM 5 85 90 94 88 94 98 - - 89 94 98 92 98 102 - - 5,7 7,1 - 2,7 4,1
MTL-ECM 6 - - - 124 - 134 130 140 - - - 127 - 137 133 143 - 7,6 11,1 - 4,1
220 | Maestro MTL-ECM
