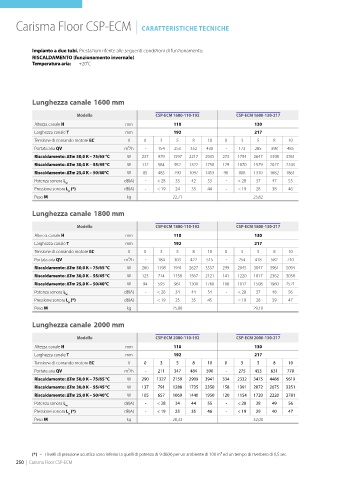

Page 254 - SABIANA - CATALOGO 2024
P. 254
Carisma Floor CSP-ECM | CARATTERISTICHE TECNICHE
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +20°C
Lunghezza canale 1600 mm
Modello CSP-ECM 1600-110-192 CSP-ECM 1600-130-217
Altezza canale H mm 110 130
Larghezza canale T mm 192 217
Tensione di comando motore EC V 0 3 5 8 10 0 3 5 8 10
Portata aria QV m3/h - 154 253 352 430 - 173 285 398 485
Riscaldamento: ΔTm 50,0 K – 75/65 °C W 237 979 1597 2217 2935 273 1794 2647 3398 3761
Riscaldamento: ΔTm 30,0 K – 55/45 °C W 112 584 952 1322 1750 129 1070 1579 2027 2243
Riscaldamento: ΔTm 25,0 K – 50/40°C W 85 485 790 1097 1453 98 888 1310 1682 1861
Potenza sonora L w dB(A) - < 28 33 42 53 - < 28 37 47 55
Pressione sonora L (*) dB(A) - < 19 24 33 44 - < 19 28 38 46
p
Peso M kg 22,71 25,62
Lunghezza canale 1800 mm
Modello CSP-ECM 1800-110-192 CSP-ECM 1800-130-217
Altezza canale H mm 110 130
Larghezza canale T mm 192 217
Tensione di comando motore EC V 0 3 5 8 10 0 3 5 8 10
Portata aria QV m3/h - 184 303 422 515 - 254 418 582 710
Riscaldamento: ΔTm 50,0 K – 75/65 °C W 260 1198 1941 2627 3557 299 2045 3047 3961 5094
Riscaldamento: ΔTm 30,0 K – 55/45 °C W 123 714 1158 1567 2121 141 1220 1817 2362 3038
Riscaldamento: ΔTm 25,0 K – 50/40°C W 94 593 961 1300 1760 108 1012 1508 1960 2521
Potenza sonora L w dB(A) - < 28 34 44 54 - < 28 37 48 56
Pressione sonora L (*) dB(A) - < 19 25 35 45 - < 19 28 39 47
p
Peso M kg 25,88 29,18
Lunghezza canale 2000 mm
Modello CSP-ECM 2000-110-192 CSP-ECM 2000-130-217
Altezza canale H mm 110 130
Larghezza canale T mm 192 217
Tensione di comando motore EC V 0 3 5 8 10 0 3 5 8 10
Portata aria QV m3/h - 211 347 484 590 - 275 453 631 770
Riscaldamento: ΔTm 50,0 K – 75/65 °C W 290 1327 2159 2909 3941 334 2332 3475 4486 5619
Riscaldamento: ΔTm 30,0 K – 55/45 °C W 137 791 1288 1735 2350 158 1391 2072 2675 3351
Riscaldamento: ΔTm 25,0 K – 50/40°C W 105 657 1069 1440 1950 120 1154 1720 2220 2781
Potenza sonora L dB(A) - < 28 34 44 55 - < 28 38 49 56
w
Pressione sonora L (*) dB(A) - < 19 25 35 46 - < 19 29 40 47
p
Peso M kg 28,33 32,00
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
250 | Carisma Floor CSP-ECM
