Page 256 - SABIANA - CATALOGO 2024
P. 256

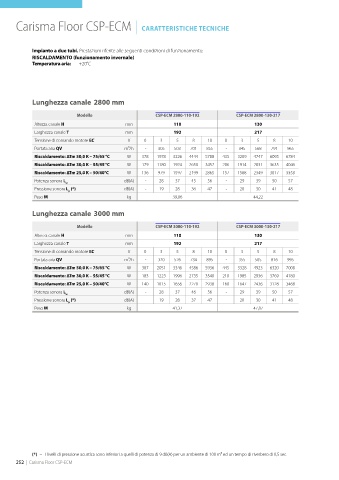

Carisma Floor CSP-ECM | CARATTERISTICHE TECNICHE
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +20°C
Lunghezza canale 2800 mm
Modello CSP-ECM 2800-110-192 CSP-ECM 2800-130-217
Altezza canale H mm 110 130
Larghezza canale T mm 192 217
Tensione di comando motore EC V 0 3 5 8 10 0 3 5 8 10
Portata aria QV m3/h - 305 503 701 855 - 345 568 791 965
Riscaldamento: ΔTm 50,0 K – 75/65 °C W 378 1978 3226 4444 5788 435 3209 4747 6095 6784
Riscaldamento: ΔTm 30,0 K – 55/45 °C W 179 1180 1924 2650 3452 206 1914 2831 3635 4046
Riscaldamento: ΔTm 25,0 K – 50/40°C W 136 979 1597 2199 2865 157 1588 2349 3017 3358
Potenza sonora L w dB(A) - 28 37 45 56 - 29 39 50 57
Pressione sonora L (*) dB(A) - 19 28 36 47 - 20 30 41 48
p
Peso M kg 39,06 44,22
Lunghezza canale 3000 mm
Modello CSP-ECM 3000-110-192 CSP-ECM 3000-130-217
Altezza canale H mm 110 130
Larghezza canale T mm 192 217
Tensione di comando motore EC V 0 3 5 8 10 0 3 5 8 10
Portata aria QV m3/h - 320 526 734 895 - 355 585 816 995
Riscaldamento: ΔTm 50,0 K – 75/65 °C W 387 2051 3346 4586 5936 445 3328 4923 6320 7008
Riscaldamento: ΔTm 30,0 K – 55/45 °C W 183 1223 1996 2735 3540 210 1985 2936 3769 4180
Riscaldamento: ΔTm 25,0 K – 50/40°C W 140 1015 1656 2270 2938 160 1647 2436 3128 3468
Potenza sonora L w dB(A) - 28 37 46 56 - 29 39 50 57
Pressione sonora L (*) dB(A) - 19 28 37 47 - 20 30 41 48
p
Peso M kg 41,37 47,87
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
252 | Carisma Floor CSP-ECM
