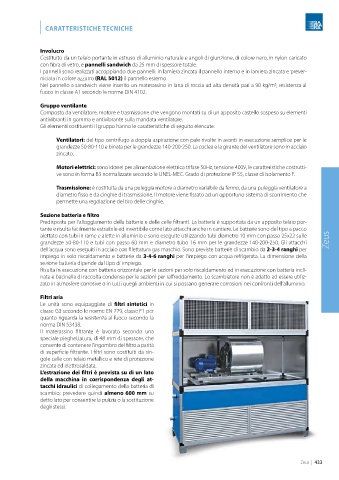

| CARATTERISTICHE TECNICHE

Involucro
Costituito da un telaio portante in estruso di alluminio naturale e angoli di giunzione, di colore nero, in nylon caricato
con fibra di vetro, e pannelli sandwich da 25 mm di spessore totale.
I pannelli sono realizzati accoppiando due pannelli: in lamiera zincata il pannello interno e in lamiera zincata e prever-
niciata in colore azzurro (RAL 5012) il pannello esterno.
Nel pannello a sandwich viene inserito un materassino in lana di roccia ad alta densità pari a 90 kg/m3, resistenza al
fuoco in classe A1 secondo le norme DIN 4102.

Gruppo ventilante
Composto da ventilatore, motore e trasmissione che vengono montati su di un apposito castello sospeso su elementi
antivibranti in gomma e antivibrante sulla mandata ventilatore.
Gli elementi costituenti il gruppo hanno le caratteristiche di seguito elencate:

Ventilatori: del tipo centrifugo a doppia aspirazione con pale rivolte in avanti in esecuzione semplice per le
grandezze 50-80-110 e binata per le grandezze 140-200-250. La coclea e la girante del ventilatore sono in acciaio
zincato.

Motori elettrici: sono idonei per alimentazione elettrica trifase 50Hz, tensione 400V, le caratteristiche costrutti-
ve sono in forma B3 normalizzate secondo le UNEL-MEC. Grado di protezione IP 55, classe di isolamento F.

Trasmissione: è costituita da una puleggia motore a diametro variabile da fermo, da una puleggia ventilatore a
diametro fisso e da cinghie di trasmissione. Il motore viene fissato ad un opportuno sistema di scorrimento che
permette una regolazione del tiro delle cinghie.

Sezione batteria e filtro
Predisposta per l’alloggiamento della batteria e delle celle filtranti. La batteria è supportata da un apposito telaio por-
tante e risulta facilmente estraibile ed invertibile come lato attacchi anche in cantiere. Le batterie sono del tipo a pacco
alettato con tubi in rame e alette in alluminio e sono eseguite utilizzando tubi diametro 10 mm con passo 25x22 sulle
grandezze 50-80-110 e tubi con passo 60 mm e diametro tubo 16 mm per le grandezze 140-200-250. Gli attacchi Zeus
dell’acqua sono eseguiti in acciaio con filettatura gas maschio. Sono previste batterie di scambio da 2-3-4 ranghi per
impiego in solo riscaldamento e batterie da 3-4-6 ranghi per l’impiego con acqua refrigerata. La dimensione della
sezione batteria dipende dal tipo di impiego.
Risulta in esecuzione con batteria orizzontale per le sezioni per solo riscaldamento ed in esecuzione con batteria incli-
nata e bacinella di raccolta condensa per le sezioni per raffreddamento. Lo scambiatore non è adatto ad essere utiliz-
zato in atmosfere corrosive o in tutti quegli ambienti in cui si possano generare corrosioni nei confronti dell’alluminio.

Filtri aria
Le unità sono equipaggiate di filtri sintetici in
classe G3 secondo le norme EN 779, classe F1 per
quanto riguarda la resistenza al fuoco secondo la
norma DIN 53438.
Il materassino filtrante è lavorato secondo una
speciale pieghettatura, di 48 mm di spessore, che
consente di contenere l’ingombro del filtro a parità
di superficie filtrante. I filtri sono costituiti da sin-
gole celle con telaio metallico e rete di protezione
zincata ed elettrosaldata.
L’estrazione dei filtri è prevista su di un lato
della macchina in corrispondenza degli at-
tacchi idraulici di collegamento della batteria di
scambio; prevedere quindi almeno 600 mm su
detto lato per consentire la pulizia o la sostituzione
degli stessi.
