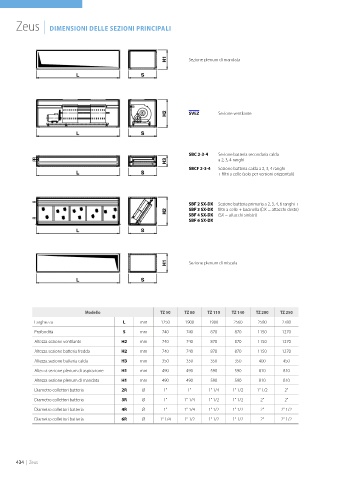

Zeus     | DIMENSIONI DELLE SEZIONI PRINCIPALI






                                                                   Sezione plenum di mandata










                                                                   SVEZ       Sezione ventilante







                                                                   SBC 2-3-4  Sezione batteria secondaria calda
                                                                              a 2, 3, 4 ranghi
                                                                   SBCF 2-3-4  Sezione batteria calda a 2, 3, 4 ranghi
                                                                              + filtri a celle (solo per versioni orizzontali)




                                                                   SBF 2 SX-DX  Sezione batteria primaria a 2, 3, 4, 6 ranghi +
                                                                   SBF 3 SX-DX  filtri a celle + bacinella (DX = attacchi destri)
                                                                   SBF 4 SX-DX  (SX = attacchi sinistri)
                                                                   SBF 6 SX-DX







                                                                   Sezione plenum di miscela









                               Modello                   TZ 50    TZ 80   TZ 110  TZ 140   TZ 200  TZ 250
             Larghezza                      L     mm      1250    1900     1900    2560     2580    2780
             Profondità                     S     mm      740     740      870     870      1150    1270
             Altezza sezione ventilante     H2    mm      740     740      870     870      1150    1270
             Altezza sezione batteria fredda  H2  mm      740     740      870     870      1150    1270
             Altezza sezione batteria calda  H3   mm      350     350      350     350      400     450

             Altezza sezione plenum di aspirazione  H1  mm  490   490      590     590      810     810
             Altezza sezione plenum di mandata  H1  mm    490     490      590     590      810     810
             Diametro collettori batteria   2R     Ø      1"       1"     1" 1/4   1" 1/2  1" 1/2    2"
             Diametro collettori batteria   3R     Ø      1"      1" 1/4  1" 1/2   1" 1/2   2"       2"
             Diametro collettori batteria   4R     Ø      1"      1" 1/4  1" 1/2   1" 1/2   2"      2" 1/2
             Diametro collettori batteria   6R     Ø     1" 1/4   1" 1/2  1" 1/2   1" 1/2   2"      2" 1/2
