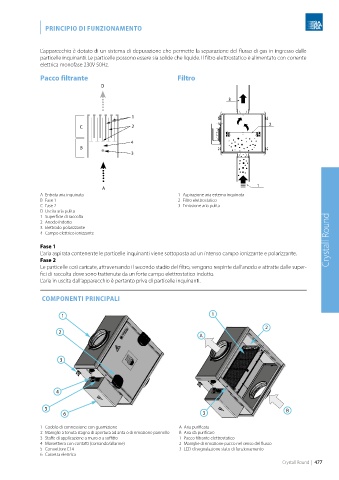

| PRINCIPIO DI FUNZIONAMENTO
L’apparecchio è dotato di un sistema di depurazione che permette la separazione del flusso di gas in ingresso dalle
particelle inquinanti. Le particelle possono essere sia solide che liquide. Il filtro elettrostatico è alimentato con corrente
elettrica monofase 230V 50Hz.
Pacco filtrante Filtro
D
3
1
C 2 2
4
B
3
1
A
A Entrata aria inquinata 1 Aspirazione aria esterna inquinata
B Fase 1 2 Filtro elettrostatico
C Fase 2 3 Emissione aria pulita
D Uscita aria pulita
1 Superficie di raccolta
2 Anodo indotto
3 Elettrodo polarizzante
4 Campo elettrico ionizzante
Fase 1 Crystall Round
L’aria aspirata contenente le particelle inquinanti viene sottoposta ad un intenso campo ionizzante e polarizzante.
Fase 2
Le particelle così caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-
fici di raccolta dove sono trattenute da un forte campo elettrostatico indotto.
L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.
COMPONENTI PRINCIPALI
1 1
2
2
A
3
4
5 B
6 3
1 Codolo di connessione con guarnizione A Aria purificata
2 Maniglie a tenuta stagna di apertura ad anta o di rimozione pannello B Aria da purificare
3 Staffe di applicazione a muro o a soffitto 1 Pacco filtrante elettrostatico
4 Morsettiera con contatti (comando/allarme) 2 Maniglie di rimozione pacco nel senso del flusso
5 Connettore C14 3 LED di segnalazione stato di funzionamento
6 Cassetta elettrica
Crystall Round | 477
