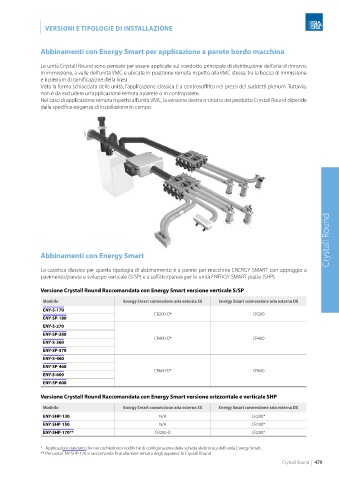

| VERSIONI E TIPOLOGIE DI INSTALLAZIONE



               Abbinamenti con Energy Smart per applicazione a parete bordo macchina


               Le unità Crystall Round sono pensate per essere applicate sul condotto principale di distribuzione dell’aria di rinnovo,
               in immissione, a valle dell’unità VMC e ubicate in posizione remota rispetto alla VMC stessa, tra la bocca di immissione
               e il plenum di ramificazione della linea.
               Vista la forma schiacciata delle unità, l’applicazione classica è a controsoffitto nei pressi dei suddetti plenum. Tuttavia,
               non è da escludere un’applicazione remota a parete o in controparete.
               Nel caso di applicazione remota rispetto all’unità VMC, la versione destra o sinistra del prodotto Crystall Round dipende
               dalla specifica esigenza di installazione in campo.






















                                                                                                                     Crystall Round






               Abbinamenti con Energy Smart

               La casistica classica per questa tipologia di abbinamento è a parete per macchine ENERGY SMART con appoggio a
               pavimento/parete e sviluppo verticale (S/SP) e a soffitto/parete per le unità ENERGY SMART piatte (SHP).

               Versione Crystall Round Raccomandata con Energy Smart versione verticale S/SP
                Modello                     Energy Smart connessione aria esterna SX  Energy Smart connessione aria esterna DX
                ENY-S-170
                                                       CR200-D*                           CR200
                ENY-SP-180
                ENY-S-270
                ENY-SP-280
                                                       CR400-D*                           CR400
                ENY-S-360
                ENY-SP-370
                ENY-S-460
                ENY-SP-460
                                                       CR600-D*                           CR600
                ENY-S-600
                ENY-SP-600

               Versione Crystall Round Raccomandata con Energy Smart versione orizzontale e verticale SHP

                Modello                     Energy Smart connessione aria esterna SX  Energy Smart connessione aria esterna DX
                ENY-SHP-130                              N/A                             CR200*
                ENY-SHP-150                              N/A                             CR200*
                ENY-SHP-170**                          CR200-D                           CR200*


               *  Applicazioni standard che non richiedono modifiche di configurazione della scheda elettronica dell’unità Energy Smart.
               ** Per unità ENY-SHP-170 si raccomanda l’installazione remota degli apparecchi Crystall Round
                                                                                                    Crystall Round  |  479
