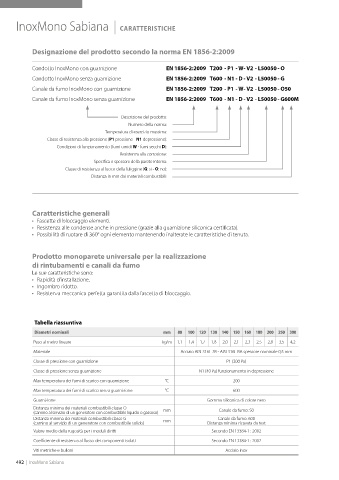

Page 496 - SABIANA - CATALOGO 2024
P. 496

InoxMono Sabiana                  | CARATTERISTICHE




            Designazione del prodotto secondo la norma EN 1856-2:2009


            Condotto InoxMono con guarnizione              EN 1856-2:2009  T200 - P1 - W - V2 - L50050 - O
            Condotto InoxMono senza guarnizione            EN 1856-2:2009  T600 - N1 - D - V2 - L50050 - G

            Canale da fumo InoxMono con guarnizione        EN 1856-2:2009  T200 - P1 - W - V2 - L50050 - O50
            Canale da fumo InoxMono senza guarnizione      EN 1856-2:2009  T600 - N1 - D - V2 - L50050 - G600M


                                            Descrizione del prodotto:
                                              Numero della norma:
                                      Temperatura di esercizio massima:
                  Classe di resistenza alla pressione (P1 pressione - N1 depressione):
                     Condizioni di funzionamento (fumi umidi W - fumi secchi D):
                                           Resistenza alla corrosione:
                                  Specifica e spessore della parete interna:
                        Classe di resistenza al fuoco della fuliggine (G: si - O: no):
                                 Distanza in mm dai materiali combustibili:






            Caratteristiche generali
            •  Fascette di bloccaggio elementi.
            •  Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certificata).
            •  Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.


            Prodotto monoparete universale per la realizzazione
            di rintubamenti e canali da fumo
            Le sue caratteristiche sono:
            •  Rapidità d’installazione.
            •  Ingombro ridotto.
            •  Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.




             Tabella riassuntiva
             Diametri nominali                            mm   80  100  120  130  140  150  160  180  200  250  300
             Peso al metro lineare                        kg/m  1,1  1,4  1,7  1,8  2,0  2,1  2,3  2,5  2,8  3,5  4,2
             Materiale                                          Acciaio AISI 316L 2B - AISI 316L BA spessore nominale 0,5 mm

             Classe di pressione con guarnizione                                 P1 (200 Pa)
             Classe di pressione senza guarnizione                     N1 (40 Pa) funzionamento in depressione
             Max temperatura dei fumi di scarico con guarnizione  °C               200
             Max temperatura dei fumi di scarico senza guarnizione  °C             600
             Guarnizione                                                  Gomma siliconica di colore nero
             Distanza minima dei materiali combustibili classe O    mm        Canale da fumo: 50
             (camino al servizio di un generatore con combustibile liquido o gassoso)
             Distanza minima dei materiali combustibili classe G    mm        Canale da fumo: 600
             (camino al servizio di un generatore con combustibile solido)  Distanza minima ricavata da test
             Valore medio della rugosità per i moduli diritti              Secondo EN 13384-1 : 2002
             Coefficiente di resistenza al flusso dei componenti isolati   Secondo EN 13384-1 : 2002
             Viti metriche e bulloni                                            Acciaio inox
