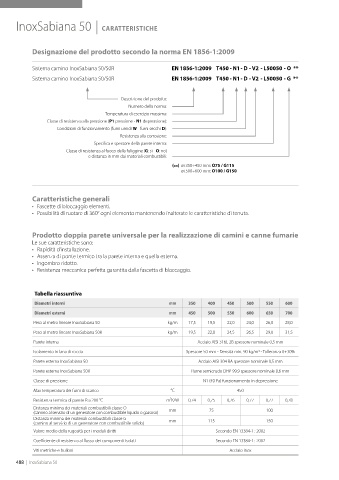

Page 492 - SABIANA - CATALOGO 2024

InoxSabiana 50 | CARATTERISTICHE

Designazione del prodotto secondo la norma EN 1856-1:2009

Sistema camino InoxSabiana 50/50R EN 1856-1:2009 T450 - N1 - D - V2 - L50050 - O **
Sistema camino InoxSabiana 50/50R EN 1856-1:2009 T450 - N1 - D - V2 - L50050 - G **

Descrizione del prodotto:
Numero della norma:
Temperatura di esercizio massima:
Classe di resistenza alla pressione (P1 pressione - N1 depressione):
Condizioni di funzionamento (fumi umidi W - fumi secchi D):
Resistenza alla corrosione:
Specifica e spessore della parete interna:
Classe di resistenza al fuoco della fuliggine (G: si - O: no)
e distanza in mm dai materiali combustibili:
( ) øi 350÷450 mm: O75 / G115
**
øi 500÷600 mm: O100 / G150

Caratteristiche generali
• Fascette di bloccaggio elementi.
• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto doppia parete universale per la realizzazione di camini e canne fumarie
Le sue caratteristiche sono:
• Rapidità d’installazione.
• Assenza di ponte termico tra la parete interna e quella esterna.
• Ingombro ridotto.
• Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.

Tabella riassuntiva
Diametri interni mm 350 400 450 500 550 600
Diametri esterni mm 450 500 550 600 650 700
Peso al metro lineare InoxSabiana 50 kg/m 17,5 19,5 22,0 24,0 26,0 28,0
Peso al metro lineare InoxSabiana 50R kg/m 19,5 22,0 24,5 26,5 29,0 31,5
Parete interna Acciaio AISI 316L 2B spessore nominale 0,5 mm
Isolamento in lana di roccia Spessore 50 mm - Densità min. 90 kg/m3 - Tolleranza 0+30%

Parete esterna InoxSabiana 50 Acciaio AISI 304 BA spessore nominale 0,5 mm
Parete esterna InoxSabiana 50R Rame semicrudo DHP 99,9 spessore nominale 0,6 mm
Classe di pressione N1 (40 Pa) funzionamento in depressione
Max temperatura dei fumi di scarico °C 450
Resistenza termica di parete R a 200 °C m2K/W 0,74 0,75 0,76 0,77 0,77 0,78
Distanza minima dei materiali combustibili classe O mm 75 100
(camino al servizio di un generatore con combustibile liquido o gassoso)
Distanza minima dei materiali combustibili classe G mm 115 150
(camino al servizio di un generatore con combustibile solido)
Valore medio della rugosità per i moduli diritti Secondo EN 13384-1 : 2002
Coefficiente di resistenza al flusso dei componenti isolati Secondo EN 13384-1 : 2002
Viti metriche e bulloni Acciaio inox
