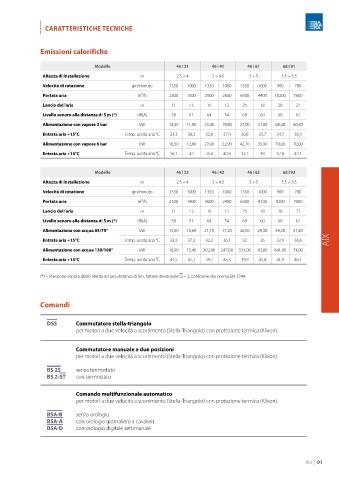

Page 95 - SABIANA - CATALOGO 2024
P. 95
| CARATTERISTICHE TECNICHE
Emissioni calorifiche
Modello 46 I 21 46 I 41 46 I 61 68 I 91
Altezza di installazione m 2.5 ÷ 4 3 ÷ 4.5 3 ÷ 5 3.5 ÷ 5.5
Velocità di rotazione giri/minuto 1350 1000 1350 1000 1350 1000 900 700
Portata aria m3/h 2300 1500 3900 2600 6900 4400 10200 7600
Lancio dell'aria m 11 7.5 16 12 25 18 28 21
Livello sonoro alla distanza di 5 m (*) dB(A) 59 51 64 54 69 60 68 62
Alimentazione con vapore 3 bar kW 14,30 11,90 23,40 19,80 37,00 31,00 68,40 60,50
Entrata aria +15°C Temp. uscita aria °C 33,3 38,3 32,6 37,4 30,8 35,7 34,7 38,4
Alimentazione con vapore 6 bar kW 16,50 13,80 27,00 22,90 42,70 35,90 79,00 70,00
Entrata aria +15°C Temp. uscita aria °C 36.1 42 35.4 40.9 33.2 39 37.8 42.1
Modello 46 I 22 46 I 42 46 I 62 68 I 92
Altezza di installazione m 2.5 ÷ 4 3 ÷ 4.5 3 ÷ 5 3.5 ÷ 5.5
Velocità di rotazione giri/minuto 1350 1000 1350 1000 1350 1000 900 700
Portata aria m3/h 2100 1400 3600 2400 6300 4100 9200 7000
Lancio dell'aria m 11 7.5 16 12 25 18 28 21
Livello sonoro alla distanza di 5 m (*) dB(A) 59 51 64 54 69 60 68 62
Alimentazione con acqua 85/75° kW 13,00 10,60 21,10 17,20 36,50 29,30 59,20 51,40
AIX
Entrata aria +15°C Temp. uscita aria °C 33,2 37,3 32,2 36,1 32 36 33,9 36,6
Alimentazione con acqua 130/100° kW 18,90 15,40 302,00 247,00 533,00 43,00 841,00 74,00
Entrata aria +15°C Temp. uscita aria °C 41,5 47,3 39,7 45,3 39,9 45,8 41,9 46,1
(*) = Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
Comandi
DSS Commutatore stella-triangolo
per motori a due velocità a scorrimento (Stella-Triangolo) con protezione termica (Klixon).
Commutatore manuale a due posizioni
per motori a due velocità a scorrimento (Stella-Triangolo) con protezione termica (Klixon).
BS 2S senza termostato
BS 2-ST con termostato
Comando multifunzionale automatico
per motori a due velocità a scorrimento (Stella-Triangolo) con protezione termica (Klixon).
BSA-B senza orologio
BSA-A con orologio giornaliero a cavalieri
BSA-D con orologio digitale settimanale
AIX | 91
