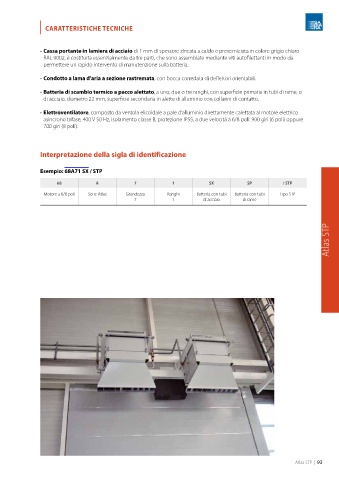

| CARATTERISTICHE TECNICHE
• Cassa portante in lamiera di acciaio di 1 mm di spessore zincata a caldo e preverniciata in colore grigio chiaro
RAL 9002, è costituita essenzialmente da tre parti, che sono assemblate mediante viti autofilettanti in modo da
permettere un rapido intervento di manutenzione sulla batteria.
• Condotto a lama d’aria a sezione rastremata, con bocca corredata di deflettori orientabili.
• Batteria di scambio termico a pacco alettato, a uno, due o tre ranghi, con superficie primaria in tubi di rame, o
di acciaio, diametro 22 mm, superficie secondaria in alette di alluminio con collarini di contatto.
• Elettroventilatore, composto da ventola elicoidale a pale d’alluminio direttamente calettata al motore elettrico
asincrono trifase, 400 V 50 Hz, isolamento classe B, protezione IP55, a due velocità a 6/8 poli: 900 giri (6 poli) oppure
700 giri (8 poli).
Interpretazione della sigla di identificazione
Esempio: 68A71 SX / STP
68 A 7 1 SX SP / STP
Motore a 6/8 poli Serie Atlas Grandezza Ranghi Batteria con tubi Batteria con tubi Tipo STP
7 1 di acciaio di rame
Atlas STP
Atlas STP | 93
