Page 85 - FUJITSU - SPLIT-MULTISPLIT

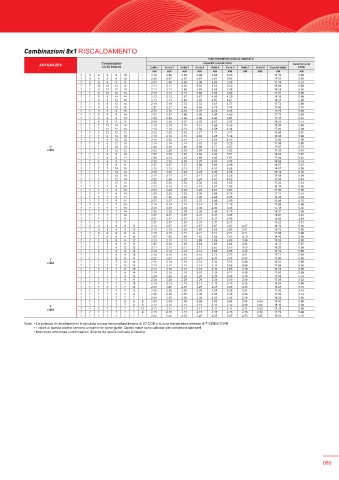

Combinazioni 8x1 RISCALDAMENTO
FUNZIONAMENTO RISCALDAMENTO
AOYG45LBT8 Combinazioni Unità 1 Unità 2 Unità 3 Unità 4 Capacità riscaldamento Unità 7 Unità 8 Capcità totale Assorbimento
unità interne
totale
Unità 6
Unità 5
KW KW KW KW KW KW KW KW KW KW
7 9 9 9 9 18 - - 2.12 2.68 2.68 2.68 2.68 5.25 - - 18.10 5.98
7 9 9 9 9 12 - - 2.28 2.87 2.87 2.87 2.87 3.81 - - 17.57 5.56
7 9 9 9 9 9 - - 2.35 2.96 2.96 2.96 2.96 2.96 - - 17.16 5.23
7 7 12 12 12 12 - - 2.11 2.11 3.52 3.52 3.52 3.52 - - 18.29 5.98
7 7 9 12 12 14 - - 2.11 2.11 2.66 3.53 3.53 4.28 - - 18.23 5.98
7 7 9 12 12 12 - - 2.15 2.15 2.71 3.60 3.60 3.60 - - 17.81 5.98
7 7 9 9 14 14 - - 2.12 2.12 2.67 2.67 4.29 4.29 - - 18.16 5.98
7 7 9 9 12 18 - - 2.11 2.11 2.66 2.66 3.52 5.21 - - 18.27 5.98
7 7 9 9 12 14 - - 2.16 2.16 2.72 2.72 3.61 4.37 - - 17.74 5.98
7 7 9 9 12 12 - - 2.27 2.27 2.86 2.86 3.78 3.78 - - 17.82 5.70
7 7 9 9 9 18 - - 2.15 2.15 2.72 2.72 2.72 5.33 - - 17.79 5.98
7 7 9 9 9 14 - - 2.27 2.27 2.86 2.86 2.86 4.60 - - 17.73 5.56
7 7 9 9 9 12 - - 2.30 2.30 2.90 2.90 2.90 3.84 - - 17.15 5.32
7 7 9 9 9 9 - - 2.36 2.36 2.97 2.97 2.97 2.97 - - 16.61 5.11
7 7 7 12 14 14 - - 2.10 2.10 2.10 3.51 4.26 4.26 - - 18.34 5.98
7 7 7 12 12 14 - - 2.14 2.14 2.14 3.58 3.58 4.34 - - 17.92 5.98
7 7 7 12 12 12 - - 2.25 2.25 2.25 3.77 3.77 3.77 - - 18.06 5.87
7 7 7 9 14 18 - - 2.10 2.10 2.10 2.65 4.25 5.19 - - 18.38 5.98
7 7 7 9 14 14 - - 2.15 2.15 2.15 2.71 4.35 4.35 - - 17.85 5.98
7 7 7 9 12 18 - - 2.14 2.14 2.14 2.70 3.57 5.28 - - 17.96 5.98
6 7 7 7 9 12 14 - - 2.26 2.26 2.26 2.85 3.77 4.57 - - 17.97 5.70
unità 7 7 7 9 12 12 - - 2.29 2.29 2.29 2.89 3.82 3.82 - - 17.39 5.43
7 7 7 9 9 18 - - 2.25 2.25 2.25 2.84 2.84 5.57 - - 18.03 5.87
7 7 7 9 9 14 - - 2.29 2.29 2.29 2.89 2.89 4.64 - - 17.30 5.32
7 7 7 9 9 12 - - 2.35 2.35 2.35 2.97 2.97 3.93 - - 16.92 5.16
7 7 7 9 9 9 - - 2.37 2.37 2.37 2.99 2.99 2.99 - - 16.07 5.07
7 7 7 7 14 18 - - 2.13 2.13 2.13 2.13 4.31 5.26 - - 18.07 5.98
7 7 7 7 14 14 - - 2.25 2.25 2.25 2.25 4.56 4.56 - - 18.12 5.70
7 7 7 7 12 18 - - 2.17 2.17 2.17 2.17 3.62 5.36 - - 17.65 5.98
7 7 7 7 12 14 - - 2.28 2.28 2.28 2.28 3.81 4.62 - - 17.54 5.43
7 7 7 7 12 12 - - 2.35 2.35 2.35 2.35 3.92 3.92 - - 17.23 5.23
7 7 7 7 9 24 - - 2.12 2.12 2.12 2.12 2.67 7.06 - - 18.19 5.98
7 7 7 7 9 18 - - 2.28 2.28 2.28 2.28 2.87 5.63 - - 17.60 5.56
7 7 7 7 9 14 - - 2.35 2.35 2.35 2.35 2.96 4.76 - - 17.11 5.16
7 7 7 7 9 12 - - 2.36 2.36 2.36 2.36 2.98 3.95 - - 16.38 5.08
7 7 7 7 9 9 - - 2.37 2.37 2.37 2.37 2.99 2.99 - - 15.46 4.75
7 7 7 7 7 24 - - 2.14 2.14 2.14 2.14 2.14 7.16 - - 17.88 5.98
7 7 7 7 7 18 - - 2.30 2.30 2.30 2.30 2.30 5.68 - - 17.18 5.32
7 7 7 7 7 14 - - 2.36 2.36 2.36 2.36 2.36 4.78 - - 16.57 5.08
7 7 7 7 7 12 - - 2.37 2.37 2.37 2.37 2.37 3.96 - - 15.81 4.91
7 7 7 7 7 9 - - 2.37 2.37 2.37 2.37 2.37 2.99 - - 14.84 4.46
7 7 7 7 7 7 - - 2.37 2.37 2.37 2.37 2.37 2.37 - - 14.22 4.21
7 9 9 9 9 9 9 - 2.12 2.67 2.67 2.67 2.67 2.67 2.67 - 18.16 5.98
7 7 9 9 9 9 12 - 2.10 2.10 2.65 2.65 2.65 2.65 3.51 - 18.33 5.98
7 7 9 9 9 9 9 - 2.15 2.15 2.71 2.71 2.71 2.71 2.71 - 17.85 5.98
7 7 7 9 9 9 14 - 2.09 2.09 2.09 2.63 2.63 2.63 4.23 - 18.40 5.98
7 7 7 9 9 9 12 - 2.13 2.13 2.13 2.69 2.69 2.69 3.56 - 18.02 5.98
7 7 7 9 9 9 9 - 2.25 2.25 2.25 2.84 2.84 2.84 2.84 - 18.11 5.87
7 7 7 7 9 12 12 - 2.11 2.11 2.11 2.11 2.67 3.53 3.53 - 18.20 5.98
7 7 7 7 9 9 14 - 2.12 2.12 2.12 2.12 2.68 2.68 4.30 - 18.13 5.98
7 7 7 7 9 9 12 - 2.16 2.16 2.16 2.16 2.73 2.73 3.61 - 17.71 5.98
7 7 7 7 7 9 9 9 - 2.27 2.27 2.27 2.27 2.87 2.87 2.87 - 17.68 5.56
unità 7 7 7 7 7 12 14 - 2.10 2.10 2.10 2.10 2.10 3.52 4.26 - 18.31 5.98
7 7 7 7 7 12 12 - 2.14 2.14 2.14 2.14 2.14 3.58 3.58 - 17.89 5.98
7 7 7 7 7 9 18 - 2.10 2.10 2.10 2.10 2.10 2.65 5.19 - 18.35 5.98
7 7 7 7 7 9 14 - 2.15 2.15 2.15 2.15 2.15 2.71 4.36 - 17.82 5.98
7 7 7 7 7 9 12 - 2.26 2.26 2.26 2.26 2.26 2.85 3.78 - 17.93 5.70
7 7 7 7 7 9 9 - 2.29 2.29 2.29 2.29 2.29 2.89 2.89 - 17.26 5.32
7 7 7 7 7 7 18 - 2.13 2.13 2.13 2.13 2.13 2.13 5.26 - 18.04 5.98
7 7 7 7 7 7 14 - 2.25 2.25 2.25 2.25 2.25 2.25 4.56 - 18.08 5.70
7 7 7 7 7 7 12 - 2.28 2.28 2.28 2.28 2.28 2.28 3.81 - 17.50 5.43
7 7 7 7 7 7 9 - 2.35 2.35 2.35 2.35 2.35 2.35 2.96 - 17.06 5.16
7 7 7 7 7 7 7 - 2.36 2.36 2.36 2.36 2.36 2.36 2.36 - 16.52 5.08
7 7 7 7 7 9 9 9 2.09 2.09 2.09 2.09 2.09 2.64 2.64 2.64 18.40 5.98
8 7 7 7 7 7 7 9 9 2.12 2.12 2.12 2.12 2.12 2.12 2.68 2.68 18.10 5.98
unità 7 7 7 7 7 7 7 12 2.11 2.11 2.11 2.11 2.11 2.11 2.11 3.52 18.28 5.98
7 7 7 7 7 7 7 9 2.15 2.15 2.15 2.15 2.15 2.15 2.15 2.72 17.79 5.98
7 7 7 7 7 7 7 7 2.25 2.25 2.25 2.25 2.25 2.25 2.25 2.25 18.04 5.70
Note: • La potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• I valori di questa tabella servono unicamente come guida. Questi valori sono calcolati per condizioni standard
• Non sono ammesse combinazioni diverse da quelle indicate in tabella

085
