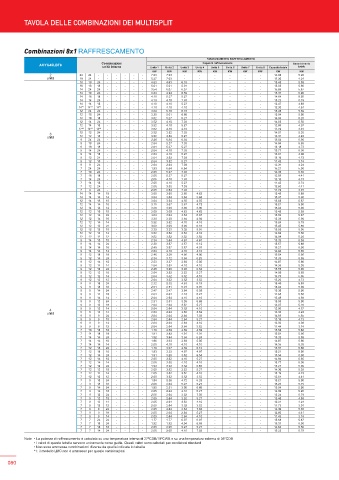

TAVOLA DELLE COMBINAZIONI DEI MULTISPLIT

Combinazioni 8x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG45LBT8 Combinazioni Unità 1 Unità 2 Unità 3 Unità 4 Capacità raffrescamento Unità 7 Unità 8 Capacità totale Assorbimento
unità interne
totale
Unità 6
Unità 5
KW KW KW KW KW KW KW KW KW KW
2 24 24 - - - - - - 7.03 7.03 - - - - - - 14.06 5.20
unità 18 24 - - - - - - 5.27 7.03 - - - - - - 12.30 4.24
18 18 24 - - - - - 4.63 4.63 6.18 - - - - - 15.45 5.89
18 18 18 - - - - - 5.01 5.01 5.01 - - - - - 15.03 5.90
14 24 24 - - - - - 3.54 6.07 6.07 - - - - - 15.68 5.87
14 18 24 - - - - - 3.84 4.94 6.59 - - - - - 15.37 5.90
14 18 18 - - - - - 4.10 5.27 5.27 - - - - - 14.64 5.50
14 14 24 - - - - - 4.10 4.10 7.03 - - - - - 15.23 5.79
14 14 18 - - - - - 4.10 4.10 5.27 - - - - - 13.47 4.89
14* 1 14* 1 14* 1 - - - - - 4.10 4.10 4.10 - - - - - 12.30 4.24
12 24 24 - - - - - 3.09 6.18 6.18 - - - - - 15.45 5.89
12 18 24 - - - - - 3.35 5.01 6.68 - - - - - 15.04 5.90
12 18 18 - - - - - 3.52 5.27 5.27 - - - - - 14.06 5.20
12 14 24 - - - - - 3.52 4.10 7.03 - - - - - 14.65 5.50
12 14 18 - - - - - 3.52 4.10 5.27 - - - - - 12.89 4.57
12* 1 14* 1 14* 1 - - - - - 3.52 4.10 4.10 - - - - - 11.72 3.91
3 12 12 24 - - - - - 3.52 3.52 7.03 - - - - - 14.07 5.20
unità 12 12 18 - - - - - 3.52 3.52 5.27 - - - - - 12.31 4.24
9 24 24 - - - - - 2.46 6.54 6.54 - - - - - 15.54 5.90
9 18 24 - - - - - 2.64 5.27 7.03 - - - - - 14.94 5.65
9 18 18 - - - - - 2.64 5.27 5.27 - - - - - 13.18 4.73
9 14 24 - - - - - 2.64 4.10 7.03 - - - - - 13.77 5.05
9 14 18 - - - - - 2.64 4.10 5.27 - - - - - 12.01 4.08
9 12 24 - - - - - 2.64 3.52 7.03 - - - - - 13.19 4.73
9 12 18 - - - - - 2.64 3.52 5.27 - - - - - 11.43 3.74
9 9 24 - - - - - 2.64 2.64 7.03 - - - - - 12.31 4.24
7 24 24 - - - - - 1.93 6.64 6.64 - - - - - 15.21 5.90
7 18 24 - - - - - 2.05 5.27 7.03 - - - - - 14.35 5.35
7 18 18 - - - - - 2.05 5.27 5.27 - - - - - 12.59 4.41
7 14 24 - - - - - 2.05 4.10 7.03 - - - - - 13.18 4.73
7 14 18 - - - - - 2.05 4.10 5.27 - - - - - 11.42 3.74
7 12 24 - - - - - 2.05 3.52 7.03 - - - - - 12.60 4.41
7 9 24 - - - - - 2.05 2.64 7.03 - - - - - 11.72 3.91
14 14 14 18 - - - - 3.60 3.60 3.60 4.63 - - - - 15.45 5.89
14 14 14 14 - - - - 3.84 3.84 3.84 3.84 - - - - 15.37 5.90
12 14 18 18 - - - - 3.04 3.54 4.55 4.55 - - - - 15.68 5.87
12 14 14 18 - - - - 3.15 3.67 3.67 4.72 - - - - 15.21 5.90
12 14 14 14 - - - - 3.35 3.90 3.90 3.90 - - - - 15.04 5.90
12 12 18 18 - - - - 3.09 3.09 4.63 4.63 - - - - 15.45 5.89
12 12 14 24 - - - - 3.04 3.04 3.54 6.07 - - - - 15.69 5.87
12 12 14 18 - - - - 3.30 3.30 3.84 4.94 - - - - 15.38 5.90
12 12 14 14 - - - - 3.52 3.52 4.10 4.10 - - - - 15.24 5.79
12 12 12 24 - - - - 3.09 3.09 3.09 6.18 - - - - 15.45 5.89
12 12 12 18 - - - - 3.35 3.35 3.35 5.01 - - - - 15.05 5.90
12 12 12 14 - - - - 3.52 3.52 3.52 4.10 - - - - 14.66 5.50
12 12 12 12 - - - - 3.52 3.52 3.52 3.52 - - - - 14.08 5.20
9 14 18 18 - - - - 2.34 3.64 4.67 4.67 - - - - 15.33 5.89
9 14 14 24 - - - - 2.30 3.57 3.57 6.12 - - - - 15.57 5.88
9 14 14 18 - - - - 2.49 3.87 3.87 4.97 - - - - 15.21 5.90
9 14 14 14 - - - - 2.64 4.10 4.10 4.10 - - - - 14.94 5.65
9 12 18 18 - - - - 2.46 3.28 4.90 4.90 - - - - 15.54 5.90
9 12 14 24 - - - - 2.34 3.12 3.64 6.23 - - - - 15.33 5.89
9 12 14 18 - - - - 2.53 3.37 3.93 5.05 - - - - 14.87 5.90
9 12 14 14 - - - - 2.64 3.52 4.10 4.10 - - - - 14.36 5.35
9 12 12 24 - - - - 2.46 3.28 3.28 6.54 - - - - 15.55 5.90
9 12 12 18 - - - - 2.64 3.52 3.52 5.27 - - - - 14.95 5.65
9 12 12 14 - - - - 2.64 3.52 3.52 4.10 - - - - 13.78 5.05
9 12 12 12 - - - - 2.64 3.52 3.52 3.52 - - - - 13.20 4.73
9 9 18 24 - - - - 2.32 2.32 4.63 6.18 - - - - 15.45 5.89
9 9 18 18 - - - - 2.51 2.51 5.01 5.01 - - - - 15.04 5.90
9 9 14 24 - - - - 2.47 2.47 3.84 6.59 - - - - 15.38 5.90
9 9 14 18 - - - - 2.64 2.64 4.10 5.27 - - - - 14.65 5.50
9 9 14 14 - - - - 2.64 2.64 4.10 4.10 - - - - 13.48 4.89
9 9 12 24 - - - - 2.51 2.51 3.35 6.68 - - - - 15.05 5.90
9 9 12 18 - - - - 2.64 2.64 3.52 5.27 - - - - 14.07 5.20
4 9 9 12 14 - - - - 2.64 2.64 3.52 4.10 - - - - 12.90 4.57
unità 9 9 12 12 - - - - 2.64 2.64 3.52 3.52 - - - - 12.32 4.24
9 9 9 24 - - - - 2.64 2.64 2.64 7.03 - - - - 14.95 5.65
9 9 9 18 - - - - 2.64 2.64 2.64 5.27 - - - - 13.19 4.73
9 9 9 14 - - - - 2.64 2.64 2.64 4.10 - - - - 12.02 4.08
9 9 9 12 - - - - 2.64 2.64 2.64 3.52 - - - - 11.44 3.74
7 18 18 18 - - - - 1.79 4.59 4.59 4.59 - - - - 15.56 5.88
7 14 18 18 - - - - 1.91 3.82 4.91 4.91 - - - - 15.54 5.90
7 14 14 24 - - - - 1.82 3.64 3.64 6.24 - - - - 15.33 5.89
7 14 14 18 - - - - 1.96 3.93 3.93 5.05 - - - - 14.87 5.90
7 14 14 14 - - - - 2.05 4.10 4.10 4.10 - - - - 14.35 5.35
7 12 18 24 - - - - 1.79 3.07 4.59 6.12 - - - - 15.57 5.88
7 12 18 18 - - - - 1.93 3.32 4.97 4.97 - - - - 15.21 5.90
7 12 14 24 - - - - 1.91 3.28 3.82 6.54 - - - - 15.54 5.90
7 12 14 18 - - - - 2.05 3.52 4.10 5.27 - - - - 14.94 5.65
7 12 14 14 - - - - 2.05 3.52 4.10 4.10 - - - - 13.77 5.05
7 12 12 24 - - - - 1.93 3.32 3.32 6.63 - - - - 15.21 5.90
7 12 12 18 - - - - 2.05 3.52 3.52 5.27 - - - - 14.36 5.35
7 12 12 14 - - - - 2.05 3.52 3.52 4.10 - - - - 13.19 4.73
7 12 12 12 - - - - 2.05 3.52 3.52 3.52 - - - - 12.61 4.41
7 9 18 24 - - - - 1.84 2.36 4.72 6.29 - - - - 15.21 5.90
7 9 18 18 - - - - 2.05 2.64 5.27 5.27 - - - - 15.23 5.79
7 9 14 24 - - - - 1.95 2.51 3.90 6.68 - - - - 15.04 5.90
7 9 14 18 - - - - 2.05 2.64 4.10 5.27 - - - - 14.06 5.20
7 9 12 24 - - - - 2.05 2.64 3.52 7.03 - - - - 15.24 5.79
7 9 12 18 - - - - 2.05 2.64 3.52 5.27 - - - - 13.48 4.89
7 9 12 14 - - - - 2.05 2.64 3.52 4.10 - - - - 12.31 4.24
7 9 12 12 - - - - 2.05 2.64 3.52 3.52 - - - - 11.73 3.91
7 9 9 24 - - - - 2.05 2.64 2.64 7.03 - - - - 14.36 5.35
7 9 9 18 - - - - 2.05 2.64 2.64 5.27 - - - - 12.60 4.41
7 9 9 14 - - - - 2.05 2.64 2.64 4.10 - - - - 11.43 3.74
7 7 24 24 - - - - 1.77 1.77 6.07 6.07 - - - - 15.68 5.87
7 7 18 24 - - - - 1.92 1.92 4.94 6.59 - - - - 15.37 5.90
7 7 18 18 - - - - 2.05 2.05 5.27 5.27 - - - - 14.64 5.50
7 7 14 24 - - - - 2.05 2.05 4.10 7.03 - - - - 15.23 5.79
Note: • La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• I valori di questa tabella servono unicamente come guida. Questi valori sono calcolati per condizioni standard
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
*1: il modello LMC non è ammesso per queste combinazioni
