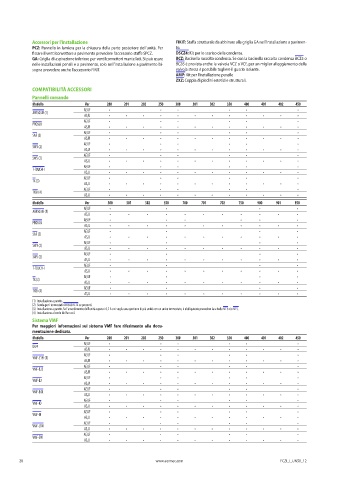

Page 30 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI

Accessori per l'installazione FIKIT: Staffa strutturale da abbinare alla griglia GA nell'installazione a pavimen-
PCZ: Pannello in lamiera per la chiusura della parte posteriore dell'unità. Per to.
fissare il ventilconvettore a pavimento prevedere l'accessorio staffe SPCZ. DSCZ4: Kit per lo scarico della condensa.
GA: Griglia di aspirazione inferiore per ventilconvettori mantellati. Si può usare BCZ: Bacinella raccolta condensa. Se con la bacinella raccolta condensa BCZ5 o
nelle installazioni pensili e a pavimento, solo nell'installazione a pavimento bi- BCZ6 è prevista anche la valvola VCZ o VCF, per un miglior alloggiamento della
sogna prevedere anche l'accessorio FIKIT. valvola stessa è possibile togliere il guscio isolante.
AMP: Kit per l'installazione pensile
ZXZ: Coppia di piedini estetici e strutturali.
COMPATIBILITÀ ACCESSORI
Pannelli comando
Modello Ver 200 201 202 250 300 301 302 350 400 401 402 450
AF,UF • • • • • •
AER503IR (1)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
PRO503
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
SA5 (2)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
SW3 (2)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
SW5 (2)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
T-TOUCH-I
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
TX (3)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
TXBI (4)
AS,U • • • • • • • • • • • •
Modello Ver 500 501 502 550 700 701 702 750 900 901 950
AF,UF • • • •
AER503IR (1)
AS,U • • • • • • • • • • •
AF,UF • • • • • •
PRO503
AS,U • • • • • • • • • • •
AF,UF • • • •
SA5 (2)
AS,U • • • • • • • • • • •
AF,UF • • • •
SW3 (2)
AS,U • • • • • • • • • • •
AF,UF • • • •
SW5 (2)
AS,U • • • • • • • • • • •
AF,UF • • • •
T-TOUCH-I
AS,U • • • • • • • • • • •
AF,UF • • • •
TX (3)
AS,U • • • • • • • • • • •
AF,UF • • • •
TXBI (4)
AS,U • • • • • • • • • • •
(1) Installazione a parete.
(2) Sonda per i termostati AER503IR-TX se presenti.
(3) Installazione a parete. Se l'assorbimento dell'unità supera i 0,7 A o si voglia una gestione di più unità con un unico termostato, è obbligatorio prevedere la scheda SIT3 e/o SIT5.
(4) Installazione a bordo del fan coil.
Sistema VMF
Per maggiori informazioni sul sistema VMF fare riferimento alla docu-
mentazione dedicata.
Modello Ver 200 201 202 250 300 301 302 350 400 401 402 450
AF,UF • • • • • •
DI24
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-E19I (1)
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-E2Z
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-E3
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-E4X
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-IO
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-IR
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-LON
AS,U • • • • • • • • • • • •
AF,UF • • • • • •
VMF-SW
AS,U • • • • • • • • • • • •

28 www.aermec.com FCZI_I_UN50_12
