VENTILCONVETTORI VENTILCONVETTORI

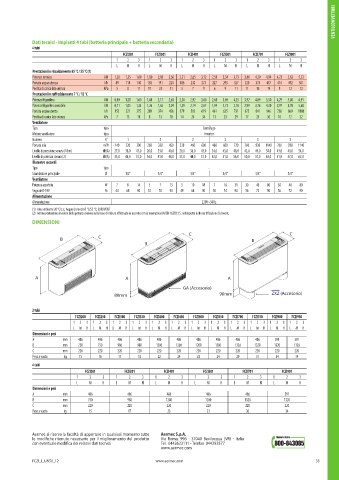

Dati tecnici - Impianti 4 tubi (batteria principale + batteria secondaria)
4 tubi
FCZI201 FCZI301 FCZI401 FCZI501 FCZI701 FCZI901
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)
Potenza termica kW 1,02 1,35 1,60 1,80 2,18 2,56 2,21 2,65 3,12 2,59 3,34 3,73 3,66 4,29 4,94 4,73 5,63 5,72
Portata acqua utenza l/h 89 118 140 158 191 224 186 232 273 227 293 327 320 375 437 414 492 501
Perdita di carico lato utenza kPa 5 8 11 17 23 31 5 7 9 6 9 11 11 15 19 9 12 12
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,89 1,28 1,60 1,68 2,17 2,65 2,20 2,92 3,60 2,68 3,69 4,25 3,92 4,89 5,50 4,29 5,00 6,91
Potenza frigorifera sensibile kW 0,71 1,05 1,33 1,26 1,65 2,04 1,59 2,14 2,67 1,94 2,73 3,18 2,99 3,76 4,30 2,97 3,78 5,68
Portata acqua utenza l/h 153 221 275 289 374 456 379 503 619 461 635 731 675 841 946 738 860 1188

Perdita di carico lato utenza kPa 7 13 18 8 13 18 14 24 34 13 23 29 17 25 30 10 12 22
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 1 2 2 2 3 3
Portata aria m³/h 140 220 290 260 350 450 330 460 600 400 600 720 700 930 1140 700 930 1140
Livello di pressione sonora (10 m) dB(A) 27,0 38,0 43,0 26,0 33,0 40,0 29,0 36,0 43,0 34,0 43,0 48,0 42,0 49,0 54,0 43,0 49,0 54,0

Livello di potenza sonora (2) dB(A) 35,0 46,0 51,0 34,0 41,0 48,0 37,0 44,0 51,0 42,0 51,0 56,0 50,0 57,0 62,0 51,0 57,0 62,0
Diametro raccordi
Tipo tipo -
Scambiatore principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Ventilatore
Potenza assorbita W 7 8 14 5 7 13 5 10 18 7 16 31 30 40 80 30 40 80
Segnale 0-10V % 44 68 90 52 70 90 49 68 90 50 74 90 56 72 90 56 72 90
Alimentazione

Alimentazione 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
DIMENSIONI

C C
B C
B
B

A A A

GA (Accesorio)
80mm 90mm ZXZ (Accesorio)

2 tubi
FCZI200 FCZI250 FCZI300 FCZI350 FCZI400 FCZI450 FCZI500 FCZI550 FCZI700 FCZI750 FCZI900 FCZI950
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H L M H L M H L M H L M H

Dimensioni e pesi
A mm 486 486 486 486 486 486 486 486 486 486 591 591
B mm 750 750 980 980 1200 1200 1200 1200 1320 1320 1320 1320
C mm 220 220 220 220 220 220 220 220 220 220 220 220
Peso a vuoto kg 15 16 17 18 22 24 22 24 29 31 34 34
4 tubi
FCZI201 FCZI301 FCZI401 FCZI501 FCZI701 FCZI901
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Dimensioni e pesi
A mm 486 486 486 486 486 591
B mm 750 980 1200 1200 1320 1320
C mm 220 220 220 220 220 220
Peso a vuoto kg 15 17 23 23 30 34

Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com

FCZI_I_UN50_12 www.aermec.com 33
