P. 13

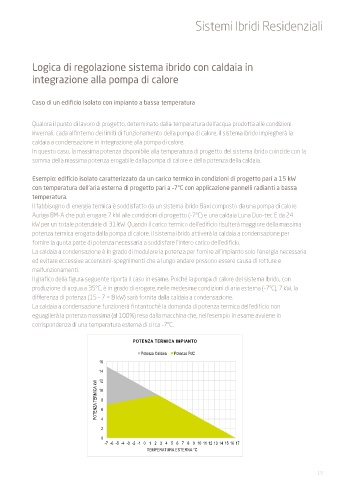

Sistemi Ibridi Residenziali
Logica di regolazione sistema ibrido con caldaia in
integrazione alla pompa di calore
Caso di un edificio isolato con impianto a bassa temperatura
Qualora il punto di lavoro di progetto, determinato dalla temperatura dell’acqua prodotta alle condizioni
invernali, cada all’interno dei limiti di funzionamento della pompa di calore, il sistema ibrido impiegherà la
caldaia a condensazione in integrazione alla pompa di calore.
In questo caso, la massima potenza disponibile alla temperatura di progetto del sistema ibrido coincide con la
somma della massima potenza erogabile dalla pompa di calore e della potenza della caldaia.
Esempio: edificio isolato caratterizzato da un carico termico in condizioni di progetto pari a 15 kW
con temperatura dell’aria esterna di progetto pari a –7°C con applicazione pannelli radianti a bassa
temperatura.
Il fabbisogno di energia termica è soddisfatto da un sistema ibrido Baxi composto da una pompa di calore
Auriga 8M-A che può erogare 7 kW alle condizioni di progetto (-7°C) e una caldaia Luna Duo-tec E da 24
kW per un totale potenziale di 31 kW. Quando il carico termico dell’edificio risulterà maggiore della massima
potenza termica erogata dalla pompa di calore, il sistema ibrido attiverà la caldaia a condensazione per
fornire la quota parte di potenza necessaria a soddisfare l’intero carico dell’edificio.
La caldaia a condensazione è in grado di modulare la potenza per fornire all’impianto solo l’energia necessaria
ed evitare eccessive accensioni-spegnimenti che a lungo andare possono essere causa di rotture e
malfunzionamenti.
Il grafico della figura seguente riporta il caso in esame. Poiché la pompa di calore del sistema ibrido, con
produzione di acqua a 35°C, è in grado di erogare, nelle medesime condizioni di aria esterna (-7°C), 7 kW, la
differenza di potenza (15 – 7 = 8 kW) sarà fornita dalla caldaia a condensazione.
La caldaia a condensazione funzionerà fintantoché la domanda di potenza termica dell’edificio non
eguaglierà la potenza massima (al 100%) resa dalla macchina che, nell’esempio in esame avviene in
corrispondenza di una temperatura esterna di circa -7°C.
POTENZA TERMICA IMPIANTO
Potenza Caldaia Potenza PdC
16
14
12
POTENZA TERMICA kW 8 6
10
2 4
0
-7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
TEMPERATURA ESTERNA °C
PROFILO TEMPERATURA INVERNALE
13
350
300
250
200
ORE
150
100
50
0
-7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
TEMPERATURA ESTERNA °C
FABBISOGNO DI ENERGIA EDIFICIO
Energia da PdC Energia da Caldaia
3000
2500
2000
kWh 1500
1000
500
0
-7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
TEMPERATURA ESTERNA °C
