Sistemi Ibridi Residenziali

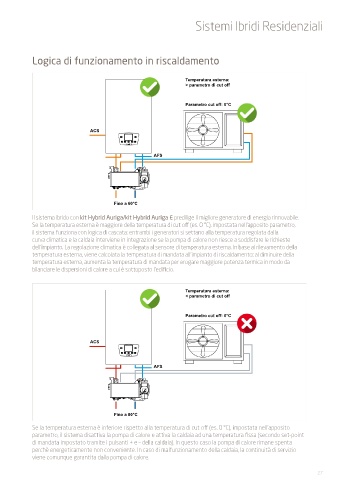

Logica di funzionamento in riscaldamento

Temperatura esterna:
> parametro di cut off

Parametro cut off: 0°C

ACS

AFS

Fino a 60°C

Il sistema ibrido con kit Hybrid Auriga/kit Hybrid Auriga E predilige il migliore generatore di energia rinnovabile.
Se la temperatura esterna è maggiore della temperatura di cut off (es. 0 °C), impostata nell'apposito parametro,
il sistema funziona con logica di cascata: entrambi i generatori si settano alla temperatura regolata dalla
curva climatica e la caldaia interviene in integrazione se la pompa di calore non riesce a soddisfare le richieste
dell'impianto. La regolazione climatica è collegata al sensore di temperatura esterna. In base al rilevamento della
temperatura esterna, viene calcolata la temperatura di mandata all’impianto di riscaldamento: al diminuire della
temperatura esterna, aumenta la temperatura di mandata per erogare maggiore potenza termica in modo da
bilanciare le dispersioni di calore a cui è sottoposto l’edificio.

Temperatura esterna:
< parametro di cut off

Parametro cut off: 0°C

ACS

AFS

Fino a 80°C

Se la temperatura esterna è inferiore rispetto alla temperatura di cut off (es. 0 °C), impostata nell'apposito
parametro, il sistema disattiva la pompa di calore e attiva la caldaia ad una temperatura fissa (secondo set-point
di mandata impostato tramite i pulsanti + e – della caldaia). In questo caso la pompa di calore rimane spenta
perchè energeticamente non conveniente. In caso di malfunzionamento della caldaia, la continuità di servizio
viene comunque garantita dalla pompa di calore.
