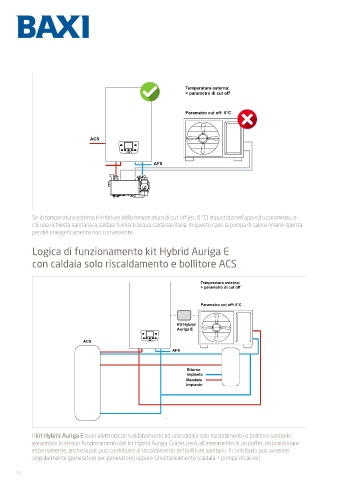

Page 30 - BAXI - SISTEMI IBRIDI RESIDENZIALI - DELLAFIORE

Temperatura esterna:
< parametro di cut off

Parametro cut off: 0°C

ACS

AFS

Se la temperatura esterna è inferiore della temperatura di cut off (es. 0 °C) impostata nell'apposito parametro, e
c’è una richiesta sanitaria la caldaia fornisce acqua calda sanitaria. In questo caso la pompa di calore rimane spenta
perchè energeticamente non conveniente.

Logica di funzionamento kit Hybrid Auriga E
con caldaia solo riscaldamento e bollitore ACS

Temperatura esterna:
> parametro di cut off

Parametro cut off: 0°C

Kit Hybrid
Auriga E
ACS
AFS

Ritorno
Impianto
Mandata
Impianto

Il kit Hybrid Auriga E (solo elettronica) in abbinamento ad una caldaia solo riscaldamento e bollitore sanitario,
garantisce lo stesso funzionamento del kit Hybrid Auriga. Grazie, però, all’inserimento di un puffer, da posizionare
esternamente, anche la pdc può contribuire al riscaldamento del bollitore sanitario. Il contributo può avvenire
singolarmente (generatore per generatore) oppure simultaneamente (caldaia + pompa di calore).

30
